Vollmer

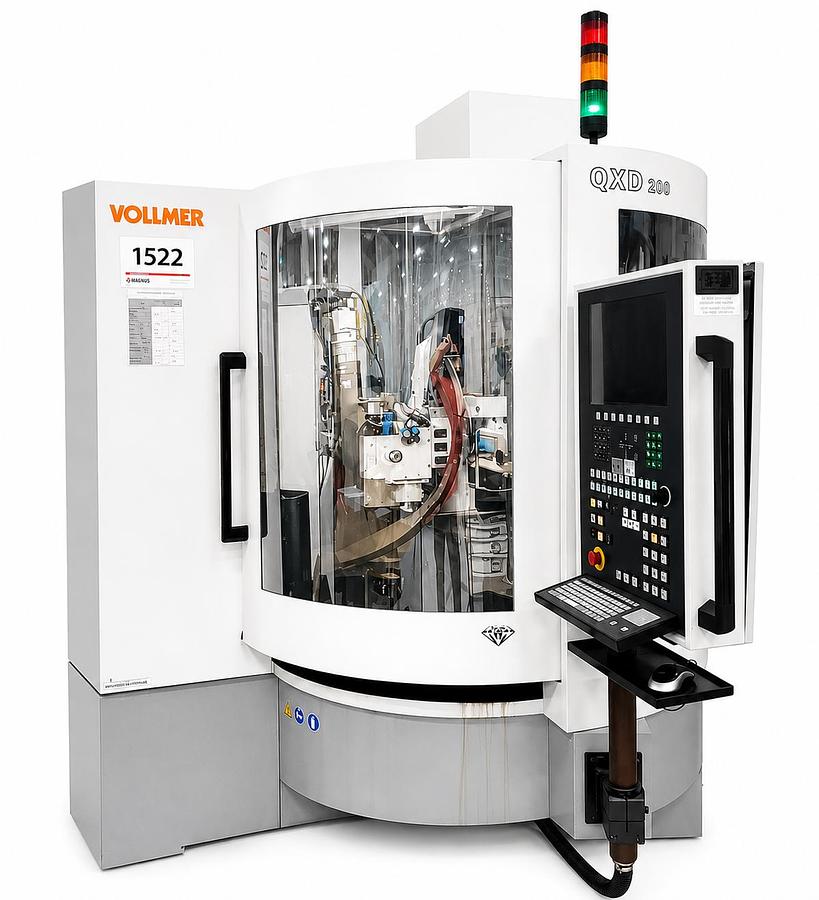

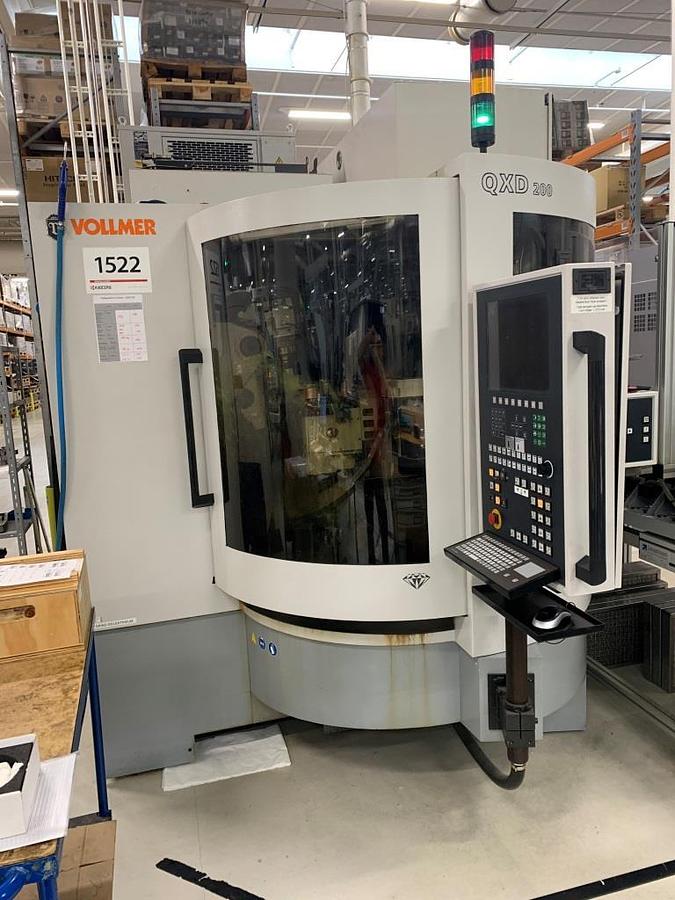

Vollmer QXD 200 (2008)
1 / 6
Beschreibung
Universal-Erodier- und Schleifmaschine für PKD-Werkzeuge bis Ø 250 mm und 200 mm Länge in Produktion und Service. Mit Messtaster zur kompletten Werkzeugvermessung, Werkzeuglader für bis zu 6 Erodierscheibensätze, A-Achsen-Adaption von SK 50 auf HSK 63 A sowie Kühl- und Reinigungseinrichtung für das Dielektrikum.
Technische Daten
Verfahrweg X-Achse
440 mm
B-Achse
+/- 15°
Verfahrweg Y-Achse
876 mm
Verfahrweg Z-Achse
420 mm
E-Achse Schwenkbereich
210°
A-Achse Drehbereich
360°
Werkstückträgerbasis
SK 50
Werkstücklänge max.
200 mm
Werkstückdurchmesser max.
250 mm
Werkstückgewicht
15 kg
Anschlußwert ca.
6,7 kW 400V/50 Hz
Gewicht ca.
7000 kg
Abmessungen B x T x H
1987 x 3141 x 2275 mm
Farbe
RAL 7047 Telegrau 4 / RAL 7045 Telegrau 1
Lieferumfang / Zubehör
- ✓Vollverkleidung
- ✓Messtaster für die komplette Vermessung der Werkzeuge
- ✓Werkstückträger-Adaptation A-Achse von SK 50 auf HSK 63 A
- ✓Lader für bis zu 6 Erodierscheibensätze (Werkzeugwechsler)
- ✓Alphanumerische Tastatur
- ✓Standardprogramme für Messen und Erodieren
- ✓Kühl- und Reinigungseinrichtung für Dielektrikum

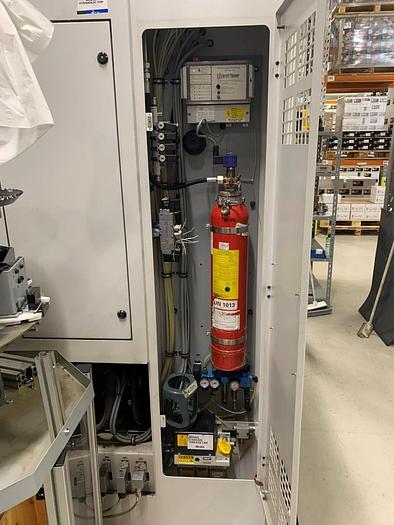

- ✓Automatische Feuerlöscheinrichtung
- ✓Absaugung N183
- ✓1 Wechselelement
- ✓1 Spülsatz
- ✓1 Messdorn
- ✓1 Aufnahmeflansch für Rotationselektroden
Optional auf Anfrage
- +Geometrische Prüfung & Probeschliff vor Auslieferung (auf Anfrage)
- +Transport bis zu Ihrem Werk (auf Anfrage)
