Vollmer

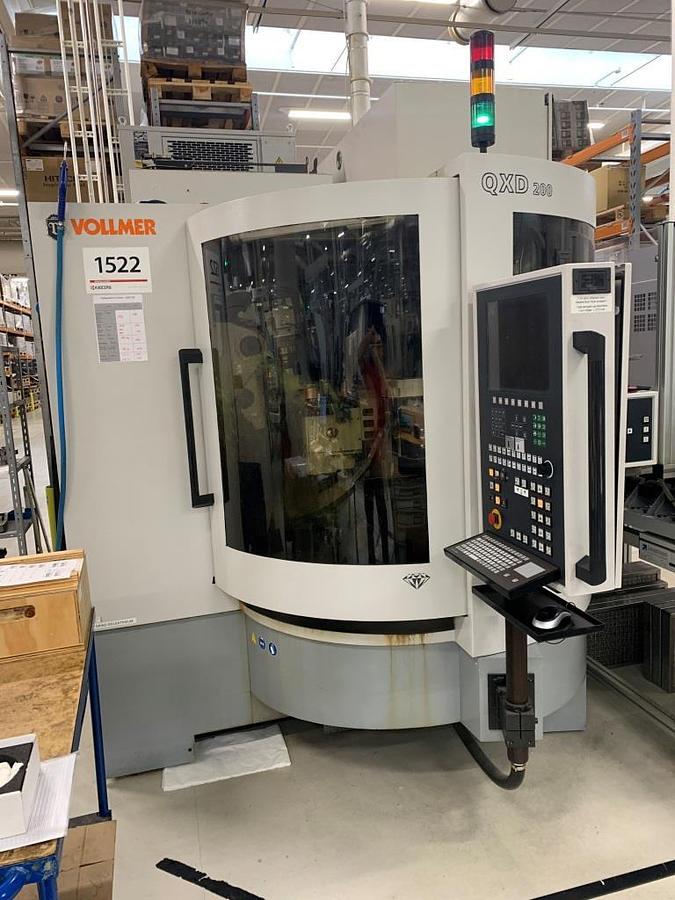

Vollmer QXD 200 (2010)
Beschreibung
Universal-Maschine zum Erodieren und Schleifen von unterschiedlichen PKD-Werkzeugen bis 250 mm Durchmesser und 200 mm Länge in Produktion und Service.
Technische Daten
Verfahrweg X-Achse
440 mm
B-Achse
+/- 15°
Verfahrweg Y-Achse
876 mm
Verfahrweg Z-Achse
420 mm
E-Achse Schwenkbereich
210°
A-Achse Drehbereich
360°
Werkstückträgerbasis
SK 50
Werkstücklänge max.
200 mm
Werkstückdurchmesser max.
250 mm
Werkstückgewicht
15 kg
Anschlußwert ca.
6,7 kW 400V/50 Hz
Gewicht ca
7000 kg
Abmessungen B x T x H =
1987 x 3141 x 2275 mm
Farbe
RAL 7047 Telegrau 4/ Farbe RAL 7045 Telegrau 1
Lieferumfang / Zubehör
- ✓Vollverkleidung
- ✓Absaugung N 183
- ✓Kühleinrichtung für Dielektrikum
- ✓automatische Feuerlöschanlage Kraft und Bauer
- ✓Lader für Erodierscheibensätze mit CNC-gesteuerte Schwenkarm für Be-und Entladen
- ✓1 Satz Greiferfinger für Werkstückautomatisierung HSK 63/SK40
- ✓1 Adaption zur A-Achse HSK63 A / SK 40
- ✓1 Wechselelemente mit Flansch
- ✓1 x Spülsatz
- ✓Prüfdorn
