Zoller venturion 450 (2016)

Verfügbar
Zoller venturion 450 (2016) — 1
1 / 11
Beschreibung

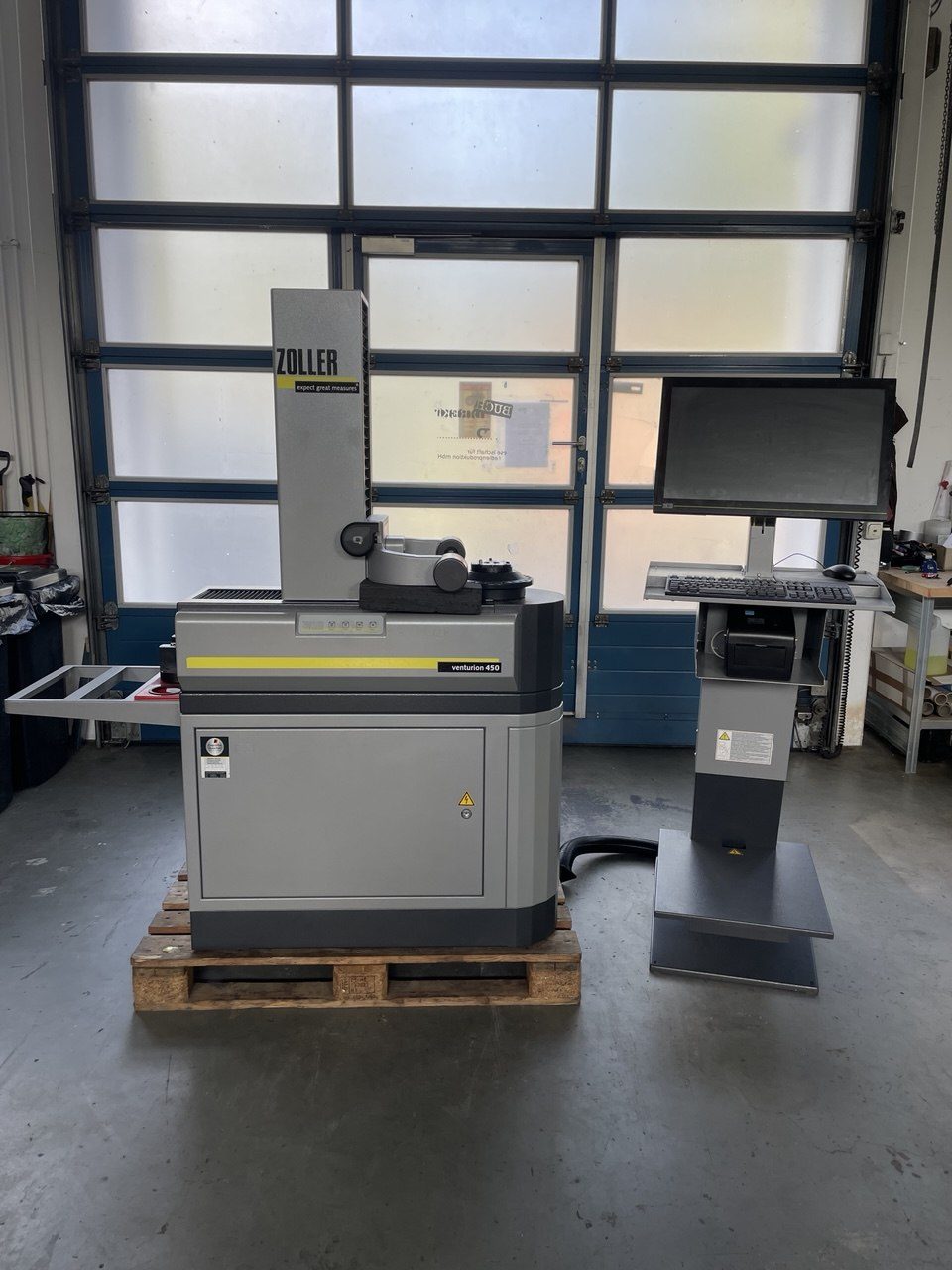

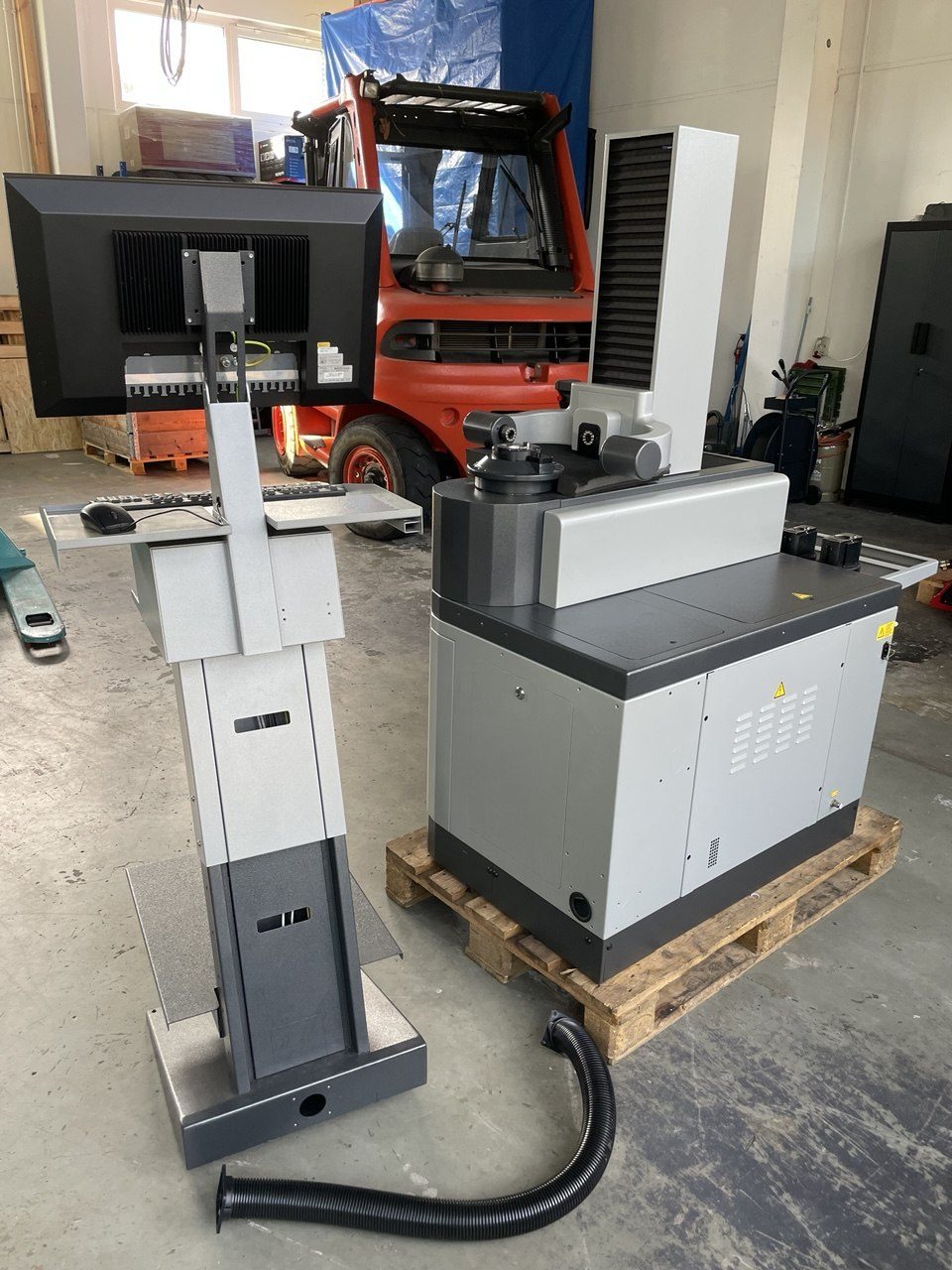

Werkzeugmess- und Einstellgerät ZOLLER venturion 450 mit CNC-Antrieben in den Achsen X, Z und C, Baujahr 2016, mit sehr geringer Nutzung. Die Maschine wurde beim Vorbesitzer als Zusatzgerät angeschafft, praktisch nicht eingesetzt und wegen fehlenden Bedarfs verkauft — sie befindet sich in neuwertigem Zustand. Zwei USB-Kameras mit LED-Auflicht und Durchlicht messen Länge, Durchmesser, Winkel und Schneidenform berührungslos; die Bildverarbeitung pilot 3.0 findet die Schneide automatisch. Im Lieferumfang: Bedieneinheit mit 24"-Panel-PC, Etikettendrucker und Adapter SK 40 / VDI 40 / VDI 50. Die Maschine steht in Velten und kann nach Absprache unter Strom besichtigt werden.

Technische Daten
Bauart
CNC-Einstell- und Messgerät, Achsen X / Z / C mit Antrieben usbmotion
Messbereich Z
450 mm (lt. Betriebsanleitung)
Messbereich X
Radius 210 mm / Werkzeug-Ø bis 420 mm (lt. Betriebsanleitung)
Rachenlehre
Ø 100 mm (lt. Vorlieferant)
Max. Werkzeuggewicht
50 kg (lt. Betriebsanleitung)
Spindel

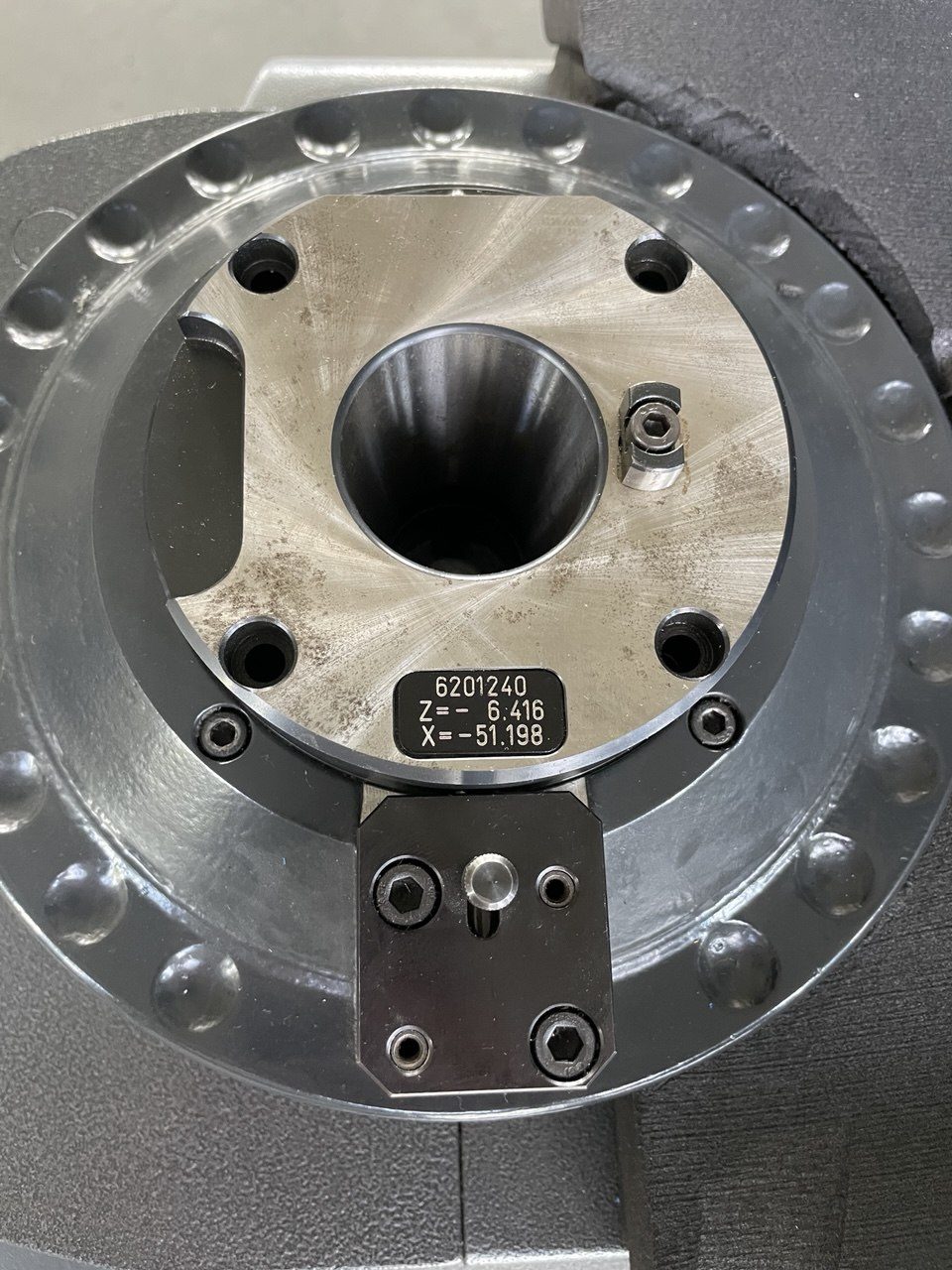

Hochgenauigkeitsspindel ace (HGV-ACE) für Vorsatzhalter (lt. Werks-Gerätestammblatt)

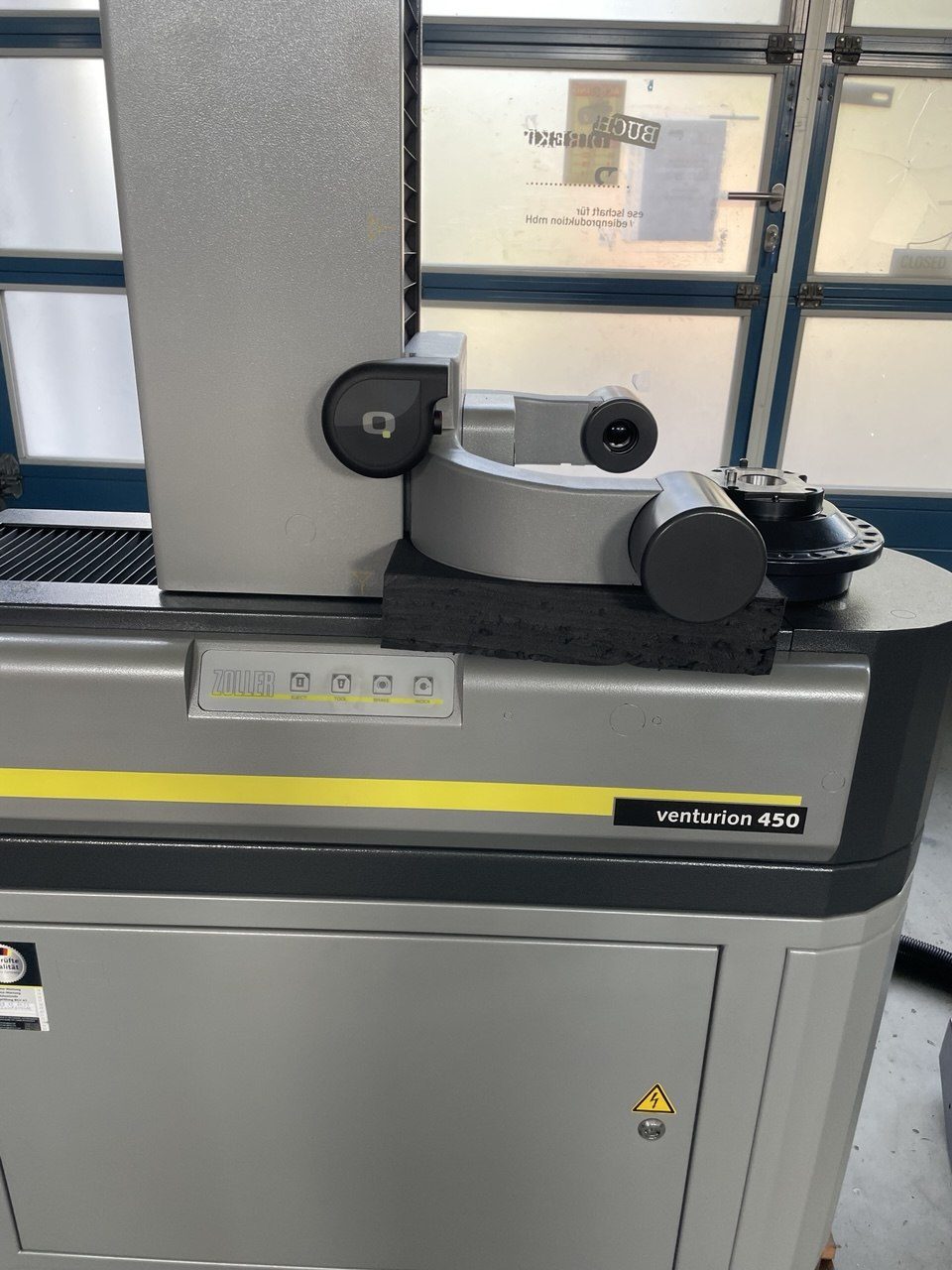

Kameras

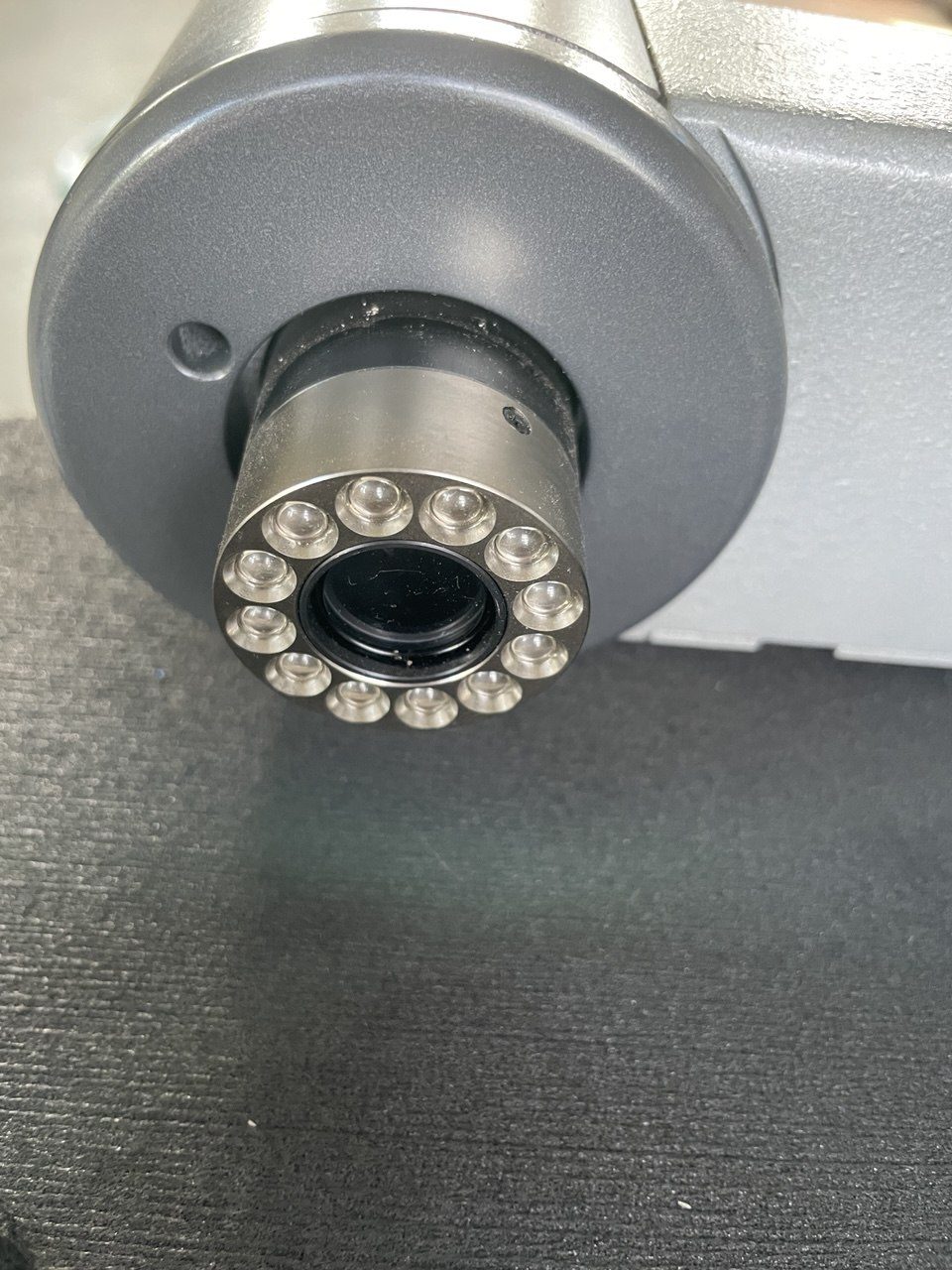

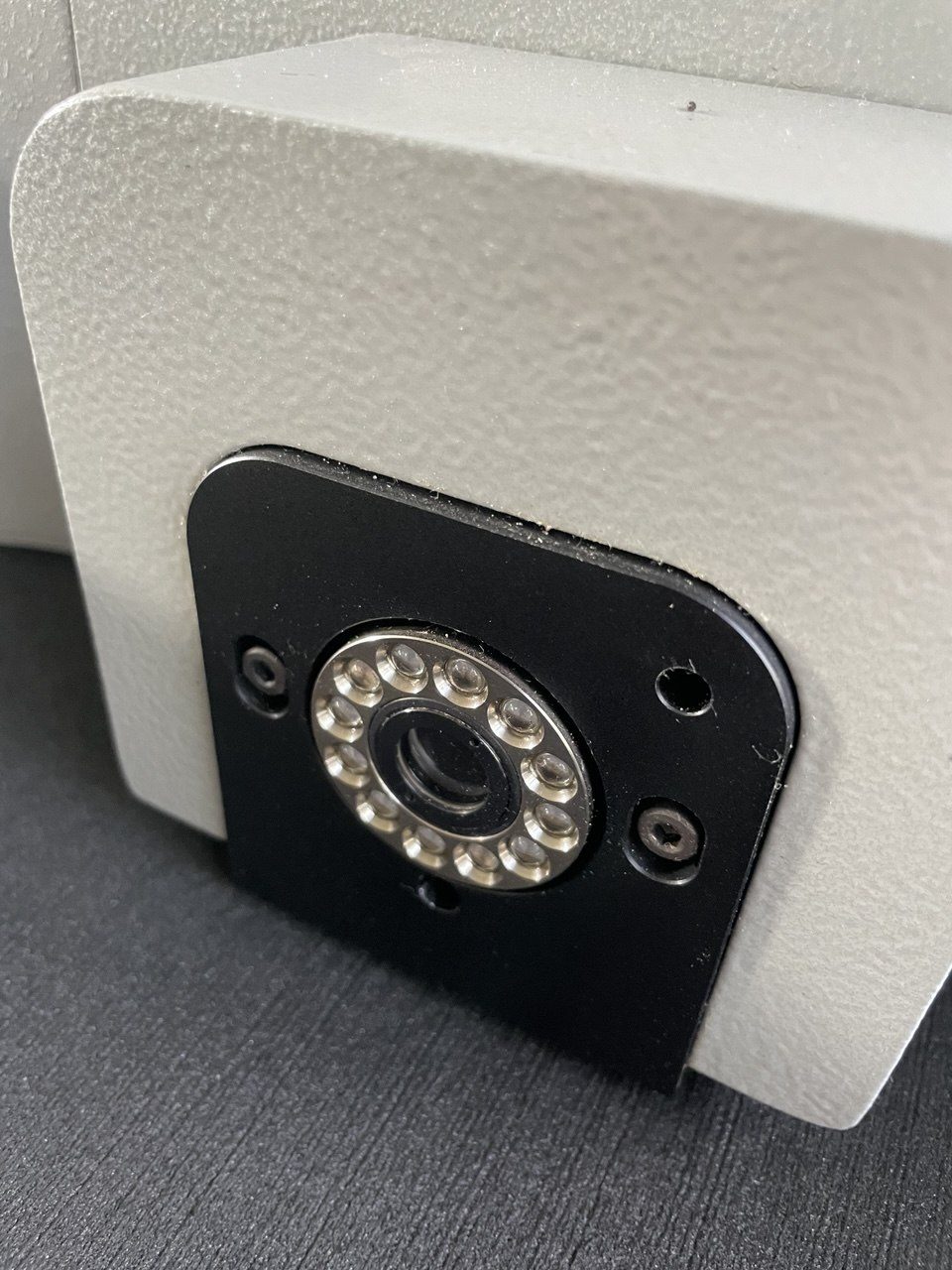

2 × USB-Kamera mit Optik und LED-Auflicht, Durchlicht pilot DLR (lt. Werks-Gerätestammblatt)
Steuerung
ZOLLER Messgerätesteuerung 11. Generation, Panel-PC 24" (lt. Werks-Gerätestammblatt)
Software
ZOLLER pilot 3.0 (Startbildschirm lt. Foto)
Adapter im Lieferumfang
SK 40, VDI 40, VDI 50
Drucker
Thermo-Etikettendrucker, Druckbreite 25–108 mm (lt. Werks-Gerätestammblatt)
Anschlusswert

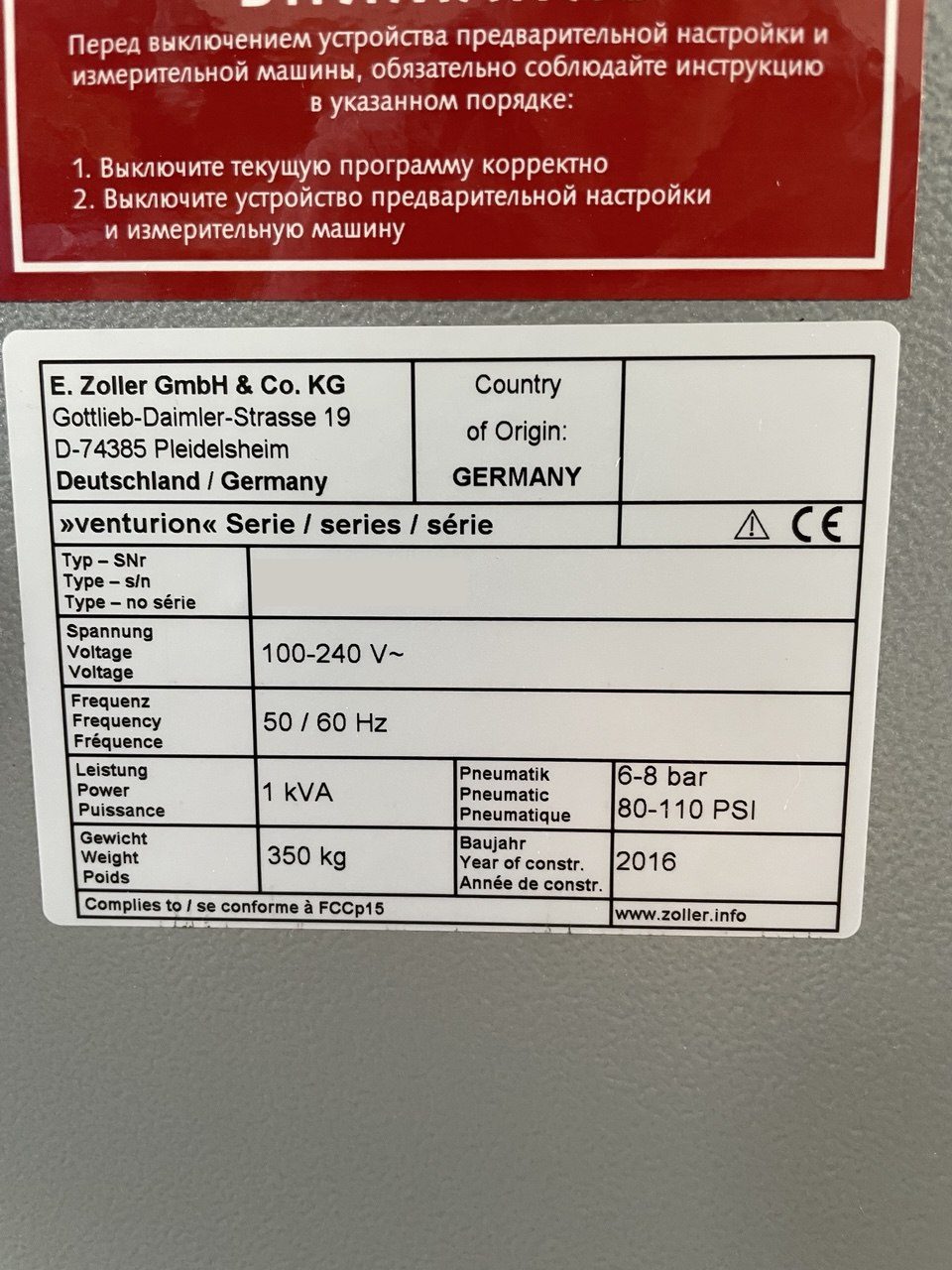

100–240 V~, 50/60 Hz, 1 kVA (Typenschild)
Druckluft
6–8 bar (Typenschild)
Abmessungen B × T × H
2500 × 810 × 1710 mm (lt. Betriebsanleitung)
Gewicht
350 kg (Typenschild) + Bedieneinheit ca. 80 kg (lt. Betriebsanleitung)
Letzte Wartung

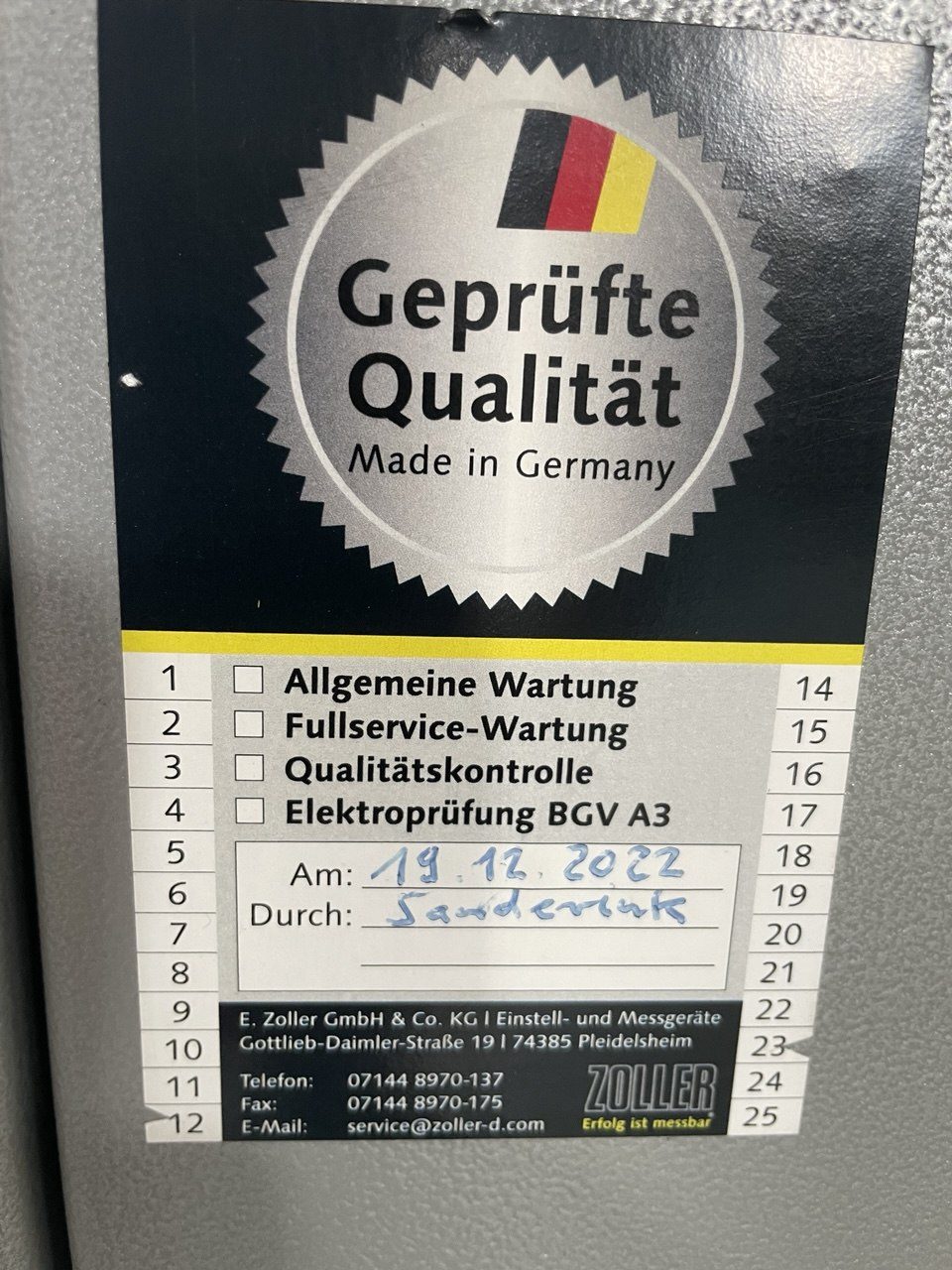

12/2022 (Wartungsplakette ZOLLER)
Lieferumfang / Zubehör
  • ✓Einstell- und Messgerät ZOLLER venturion 450 mit Ausstattung lt. Werks-Gerätestammblatt ZOLLER vom 13.05.2016:
  • ✓2 × USB-Kamera mit Optik und integriertem LED-Auflicht (Z05MK446.11, Z05E6127.11)
  • ✓Durchlicht »pilot« DLR / V-Serie (Z05E6187)
  • ✓HGV-ACE Montagebaugruppe vent. 450+600 (V429530-01)
  • ✓Zubehör-Kit für Antrieb und ROD »venturion 450/600« (V429515)
  • ✓2 × Antriebseinheit linear CNC/»usbmotion« (N001831), 1 × Antriebseinheit rotatorisch CNC/»usbmotion« (N001918)
  • ✓Folientastatur smart-size für Elektronik-Z80 (Z05E6024)
  • ✓USB-Motioncontroller (Z05E7026-01), Ventilmodul Z100-V (Z05E6038-00), Beleuchtungsmodul Z100-L (Z05E6035-10), 24-V-Spannungsverteilung mit Sicherungen (Z05E6037-20)
  • ✓ZOLLER Messgerätesteuerung 11. Generation, Panel-PC 24" 2980U (Z9700910-36)
  • ✓Drucker für TH-Etiketten, Druckbreite 25–108 mm (Z9734883-01), Netzteil 24 V DC (Z9734883-02)

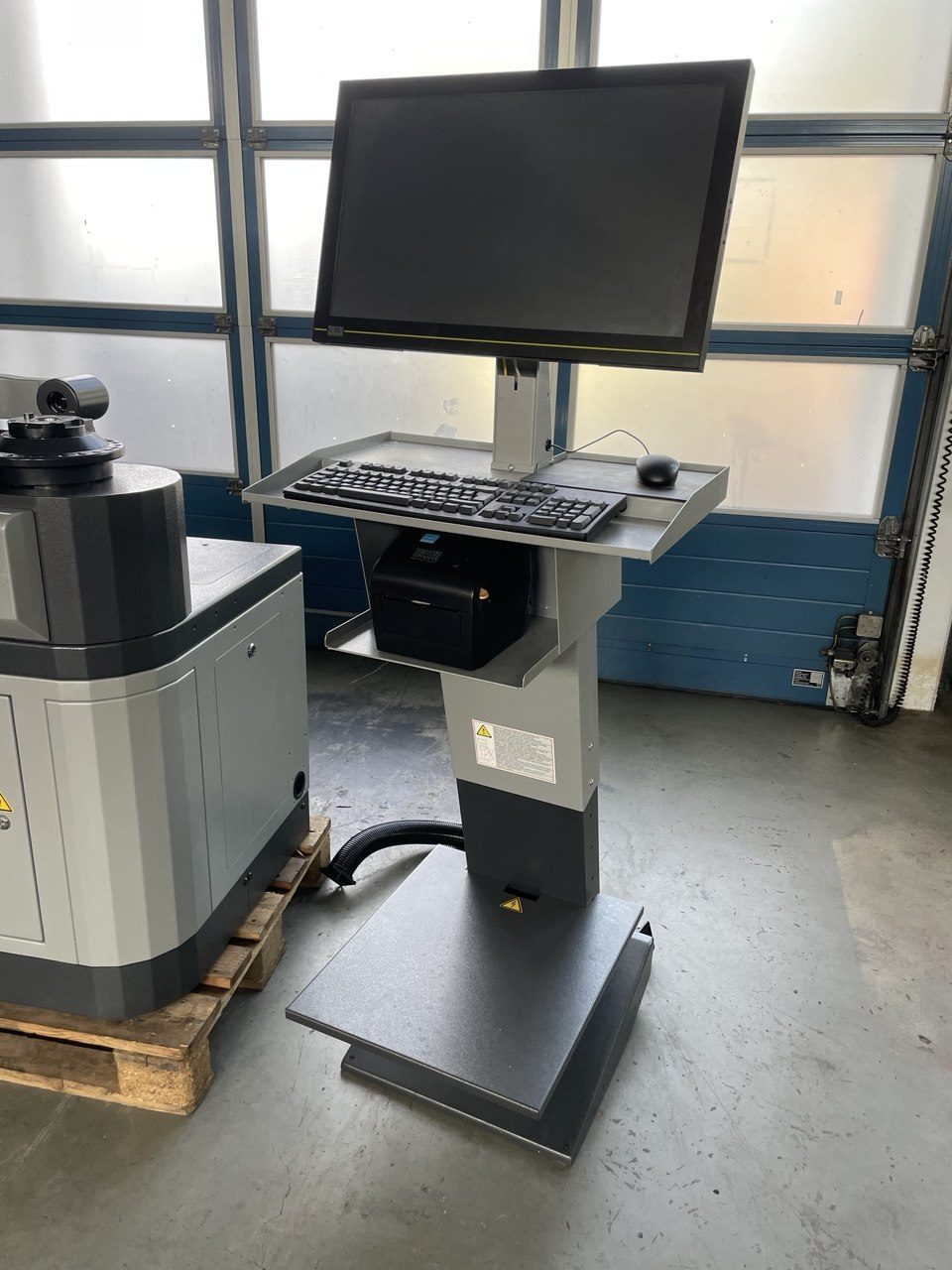

  • ✓Bedieneinheit auf Standfuß mit Monitor, Tastatur und Maus

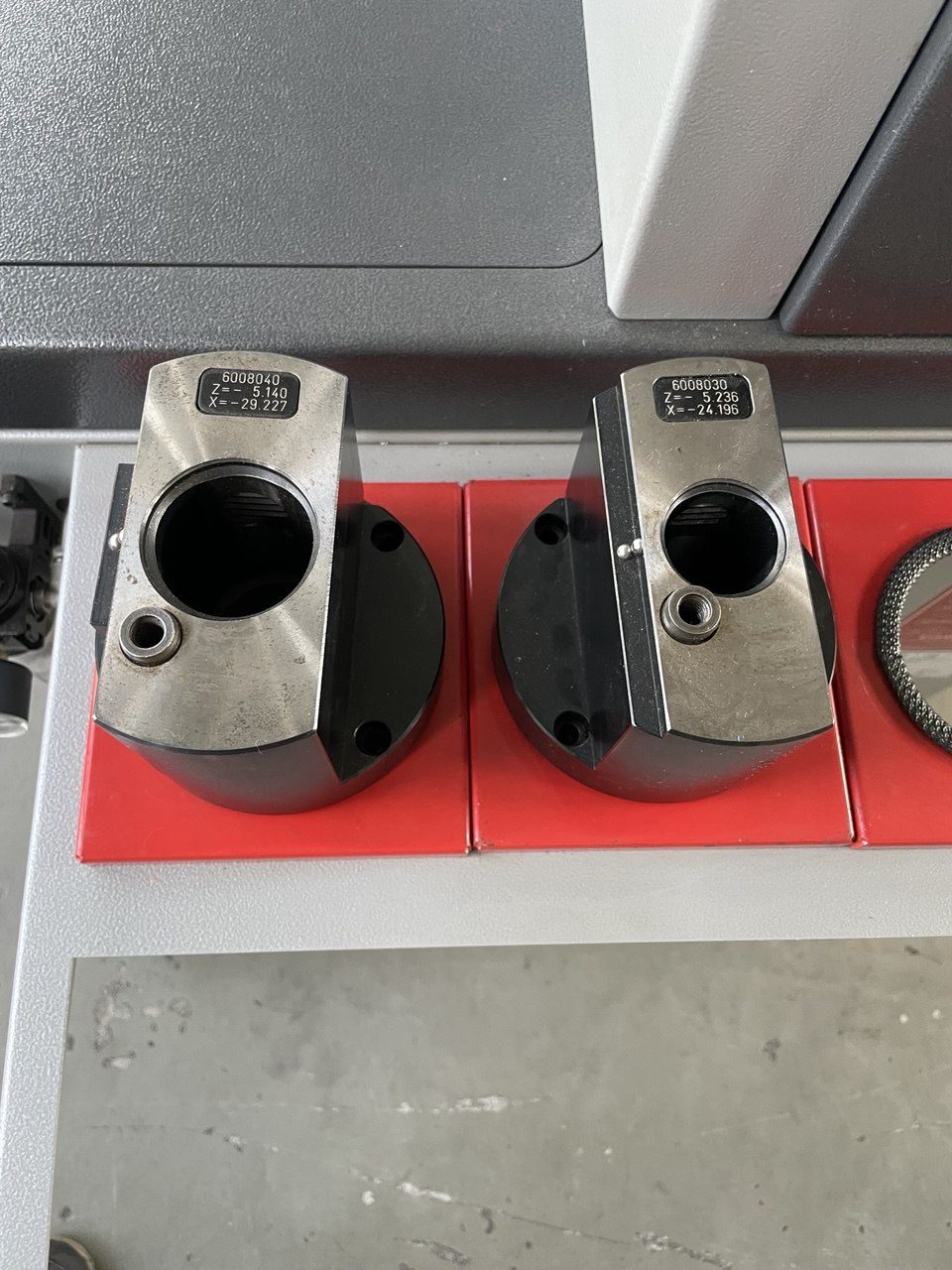

  • ✓Adapter SK 40, VDI 40 und VDI 50

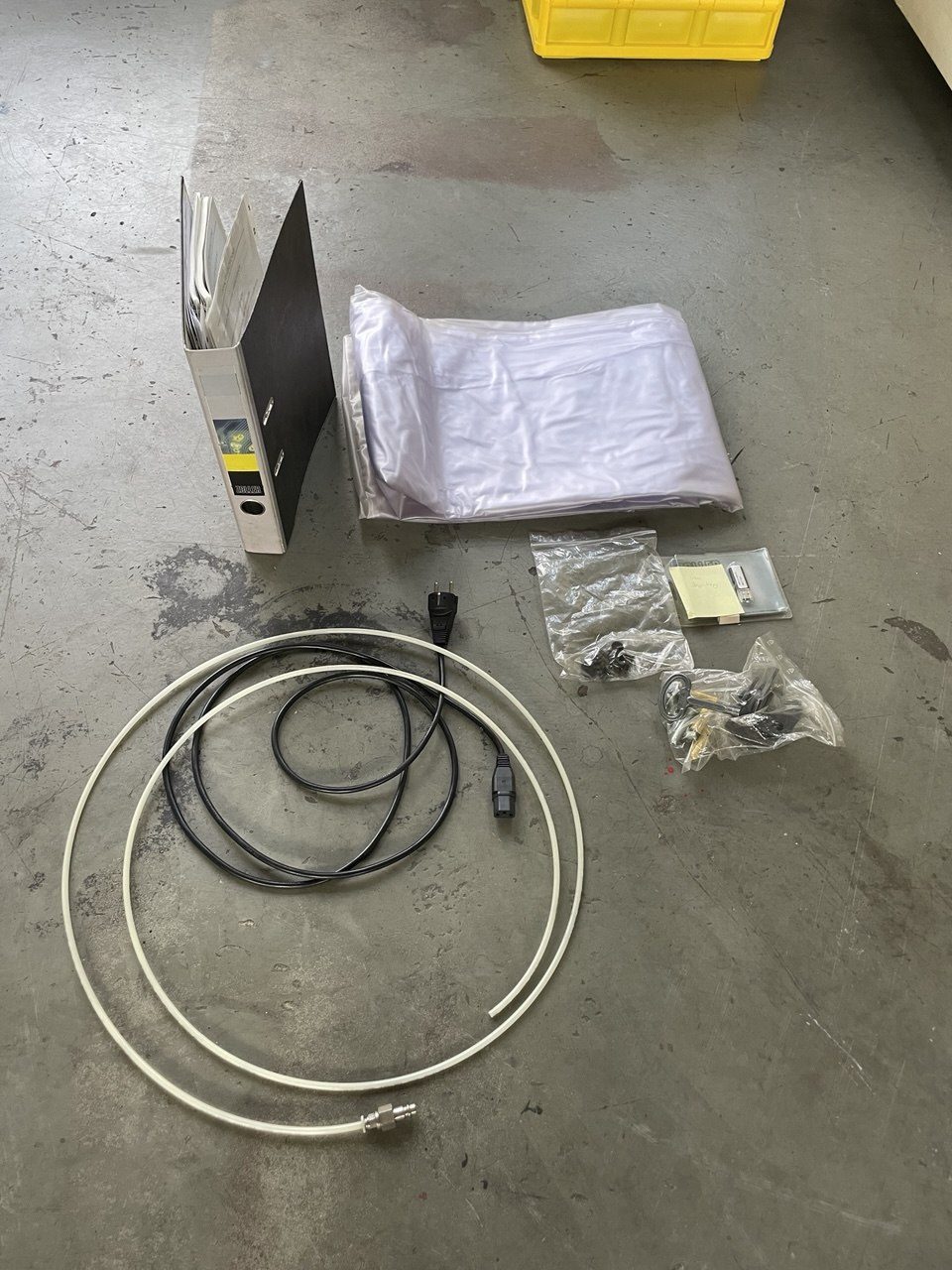

  • ✓Kabel und Kleinteile wie auf den Fotos
  • ✓Werkzeuge und Werkzeughalter sind nicht Bestandteil des Lieferumfangs
Optional auf Anfrage
  • +Aufstellung und Inbetriebnahme beim Kunden
  • +Schulung und Einweisung der Bediener
  • +Vorführung unter Strom in Velten nach Terminabsprache
  • +Transport (Incoterms 2020)
