LIDKÖPING 2C — Spitzenlose Rundschleifmaschine (1975)
Im Zulauf
1 / 15
Beschreibung
Spitzenlose Rundschleifmaschine von Lidköpings Mekaniska Verkstads AB (Schweden) für Durchgangs- und Einstechschleifen. Klassische mechanisch-hydraulische Bauart ohne CNC: Graugussbett, Schleifscheibe und Regelscheibe mit Auflageschiene dazwischen, Riemenantrieb mit zwei über Wechselscheiben schaltbaren Drehzahlstufen. Die Maschine stand bis zuletzt in einem schwäbischen Präzisionsbetrieb unter Strom und wurde dort etwa einmal im Monat eingesetzt; abgegeben wurde sie allein aus Platzgründen. Mitgeliefert wird ein ungewöhnlich vollständiges Zubehörpaket: 14 Schleif- und 4 Regelscheiben, 4 Aufnahmeflansche und 28 Auflageschienen — damit ist die Maschine ohne weitere Beschaffung einsatzbereit. Für die Baureihe 2C sind Service, Ersatzteile und Überholung bis heute in Deutschland und beim Markeninhaber in Schweden verfügbar.
Technische Daten
Bauart
Spitzenlose Rundschleifmaschine, Durchgangs- und Einstechschleifen
Hersteller / Baureihe

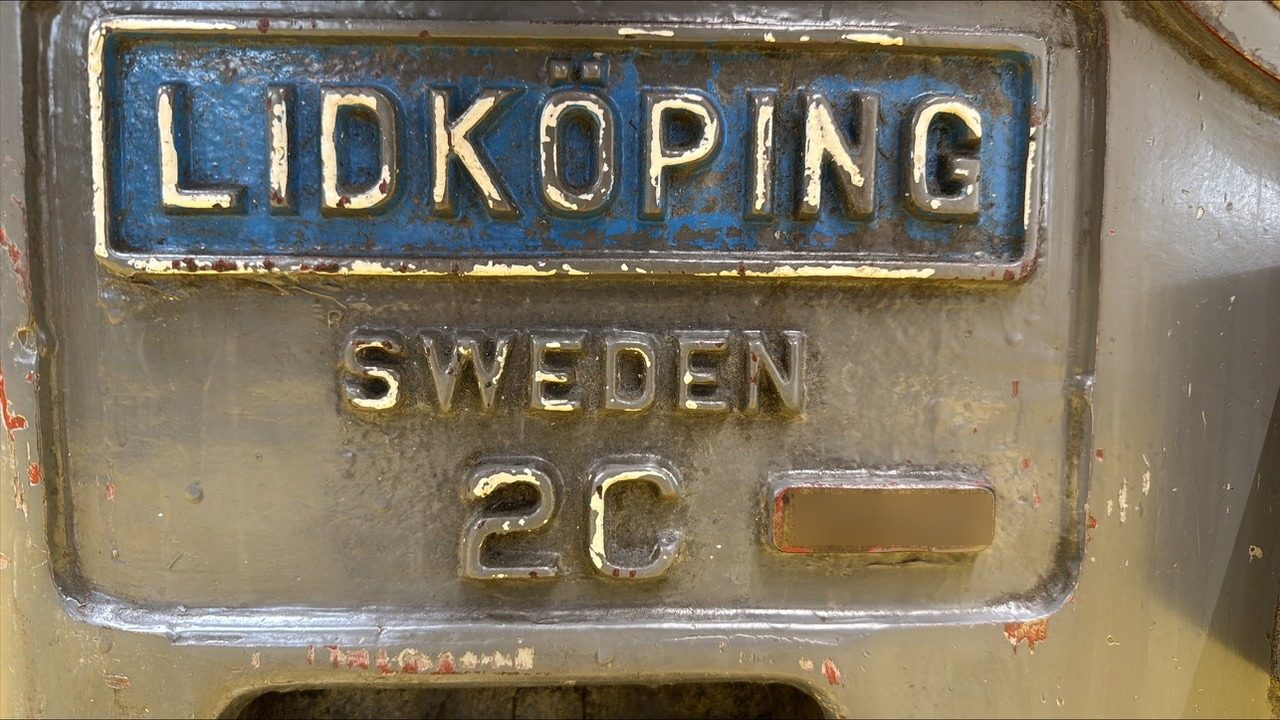

Lidköpings Mekaniska Verkstads AB, Schweden — Typ 2C (lt. Typenschild)
Baujahr
1975 (lt. Vorbesitzer)
Schleifdurchmesser
0,1 – 60 mm (lt. Herstellerangaben zur Baureihe)
Empfohlener Arbeitsbereich Durchgangsschleifen
ca. Ø 1 – 25 mm (lt. Herstellerangaben zur Baureihe)
Max. Länge beim Einstechschleifen
100 mm (lt. Herstellerangaben zur Baureihe)
Schleifscheibe
Ø 305 × max. 102 × Ø 127 mm (lt. Herstellerangaben zur Baureihe)
Regelscheibe
Ø 254 × max. 102 × Ø 127 mm (lt. Herstellerangaben zur Baureihe)
Schleifspindel-Drehzahlen
2 Stufen über Wechselscheiben; obere Stufe ca. 2 850 min⁻¹ lt. Antriebstafel der Maschine (Baureihenangabe: 2 220 / 2 840 min⁻¹)
Antriebsmotor
1 500 min⁻¹ (lt. Antriebstafel der Maschine)
Scheibenzuordnung lt. Antriebstafel
Riemenscheibe 3-103812 → Scheibe Ø 305 – 230 mm · Riemenscheibe 3-103813 → Scheibe Ø 230 – 176 mm
Gesamtanschlussleistung
ca. 6 – 6,6 kW (8 – 9 PS, lt. Herstellerangaben zur Baureihe) — wird beim Wareneingang am Typenschild geprüft
Steuerung

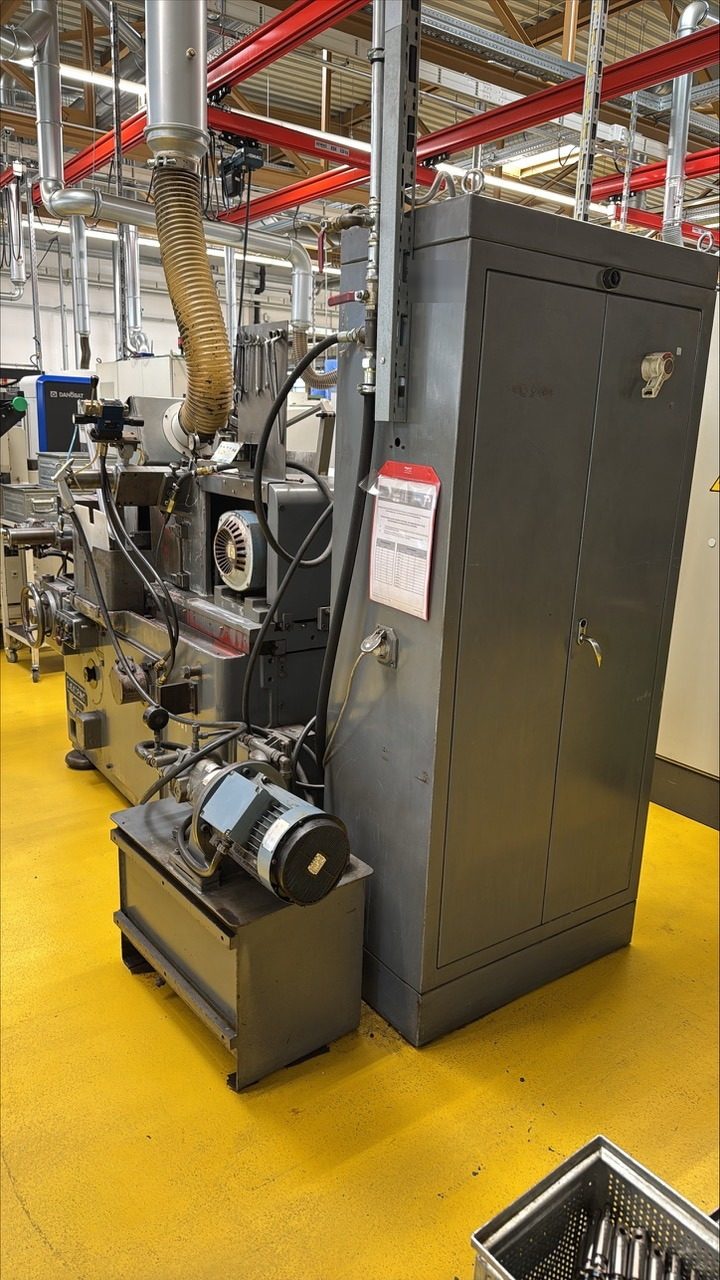

Konventionell, Relaissteuerung im separaten Schaltschrank — keine CNC
Hydraulik

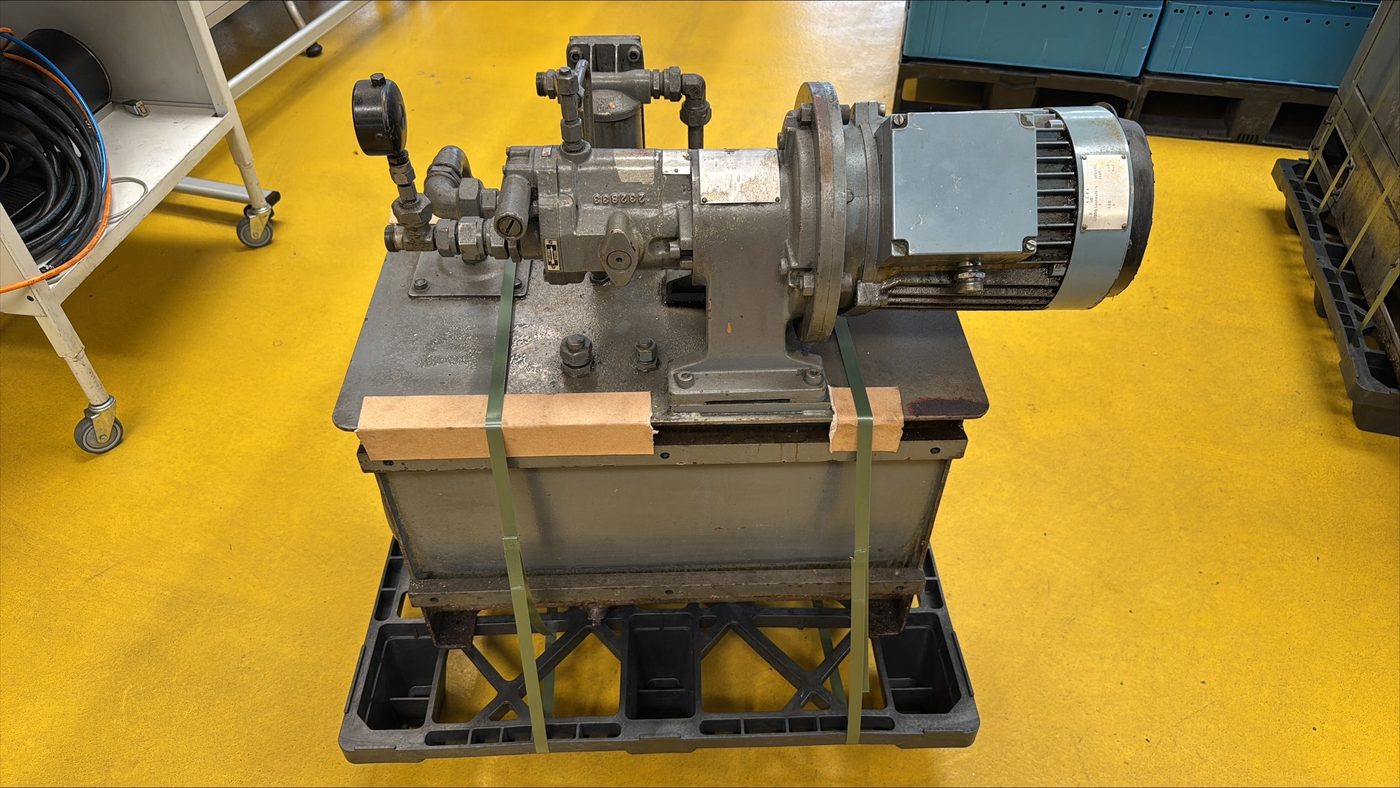

Separates Hydraulikaggregat mit Tank, Pumpe, Filter, Manometer und Drehstrommotor ASEA, 3~, 50 Hz (lt. Motor-Typenschild)
Werkstückzuführung

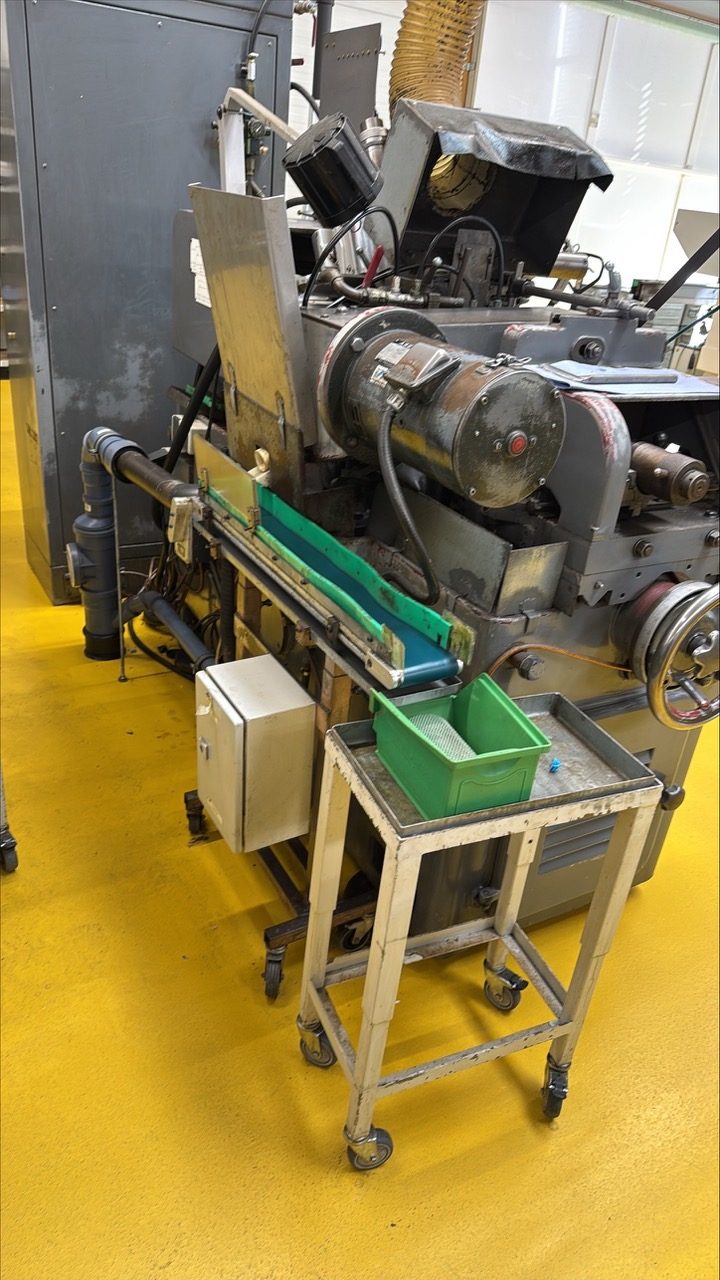

Zuführrinne für Durchgangsbetrieb, an der Maschine montiert
Mitgeliefertes Zubehör
14 Schleifscheiben · 4 Aufnahmeflansche · 4 Regelscheiben · 28 Auflageschienen (lt. Aufstellung des Vorbesitzers, Fotos vorhanden) — Abmessungen und Zustand der Scheiben prüfen wir beim Wareneingang
Packstücke für den Transport
Maschine + 3 Paletten: Zubehör 1 200 × 1 000 × 800 mm / 330 kg · Schaltschrank 800 × 600 × 2 200 mm / 280 kg · Hydraulikaggregat 800 × 600 × 1 000 mm / 120 kg — Gesamtgewicht der Sendung ca. 4 530 kg
Verladung
Die Maschine steht bei uns auf einem Holzunterbau und wird auf Ihr Fahrzeug mit dem Stapler verladen — das ist im Preis enthalten. Für das Anschlagen per Kran liegt uns das Anschlagbild aus der LMV-Werksanleitung zur Baureihe 2C vor
Maschinenmaße L × B × H
2 000 × 1 200 × 2 000 mm (lt. Vorbesitzer/Verladeangabe) — Stellfläche der Grundmaschine lt. Herstellerangaben ca. 1 950 × 1 100 mm
Gewicht
ca. 3 800 kg (Maschine allein, lt. Vorbesitzer/Verladeangabe 08/2026) — die Baureihenangabe von ca. 2 300 kg gilt für die Grundmaschine ohne Anbauten
Zustand

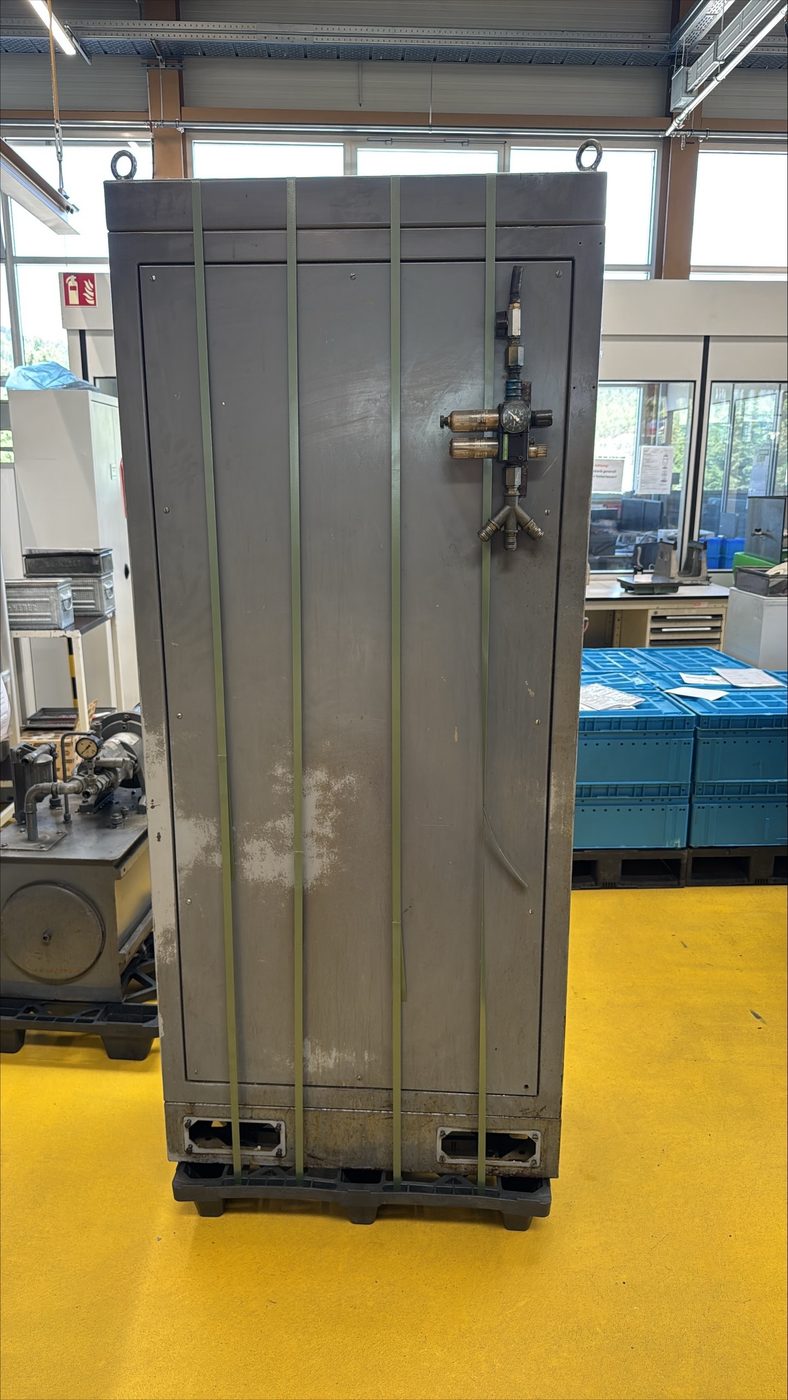

Gebraucht, bis zuletzt beim Vorbesitzer in Betrieb (ca. 1× monatlich) und unter Strom; Abgabe aus Platzgründen. Schaltschrank, Hydraulikaggregat und Zubehör sind bereits verzurrt und versandfertig
Geometrie / Schleifgenauigkeit
offen — kein Abnahmeprotokoll vorhanden; Probeschliff nach Terminabsprache möglich
Stärken der Maschine

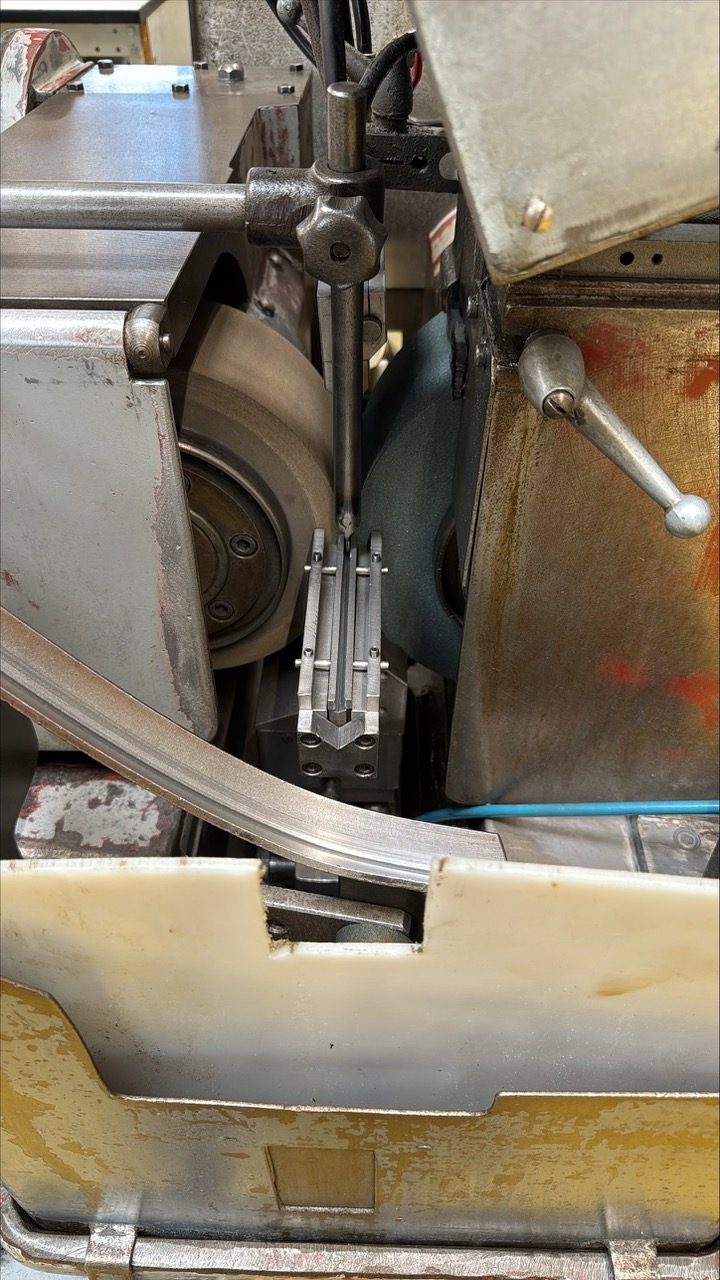

- Spitzenloses Schleifen braucht kein Zentrieren und keine Spannvorrichtung: das Teil liegt auf der Auflageschiene zwischen Schleif- und Regelscheibe — Rüstzeit pro Teil praktisch null, dafür sehr kurze Taktzeiten bei Serien
- Zubehörpaket, das bei Gebrauchtmaschinen dieser Klasse selten mitkommt: 14 Schleifscheiben, 4 Regelscheiben, 4 Aufnahmeflansche und 28 Auflageschienen. Auflageschienen sind das Verschleißteil, das die Werkstückgröße bestimmt — 28 Stück decken einen breiten Durchmesserbereich ab und ersparen die Sonderanfertigung beim ersten Auftrag
- Durchgangs- und Einstechbetrieb in einer Maschine: Stangen, Stifte und Rollen laufen durch, abgesetzte Teile werden eingestochen
- Rein mechanisch-hydraulische Bauart ohne CNC — keine Steuerungselektronik, die abkündigt werden kann; instand zu halten mit Standardkomponenten
- Schwerer Graugussaufbau von ca. 2,3 t auf nur rund 1,95 × 1,10 m Stellfläche — die Masse arbeitet als Dämpfung, der Platzbedarf bleibt klein

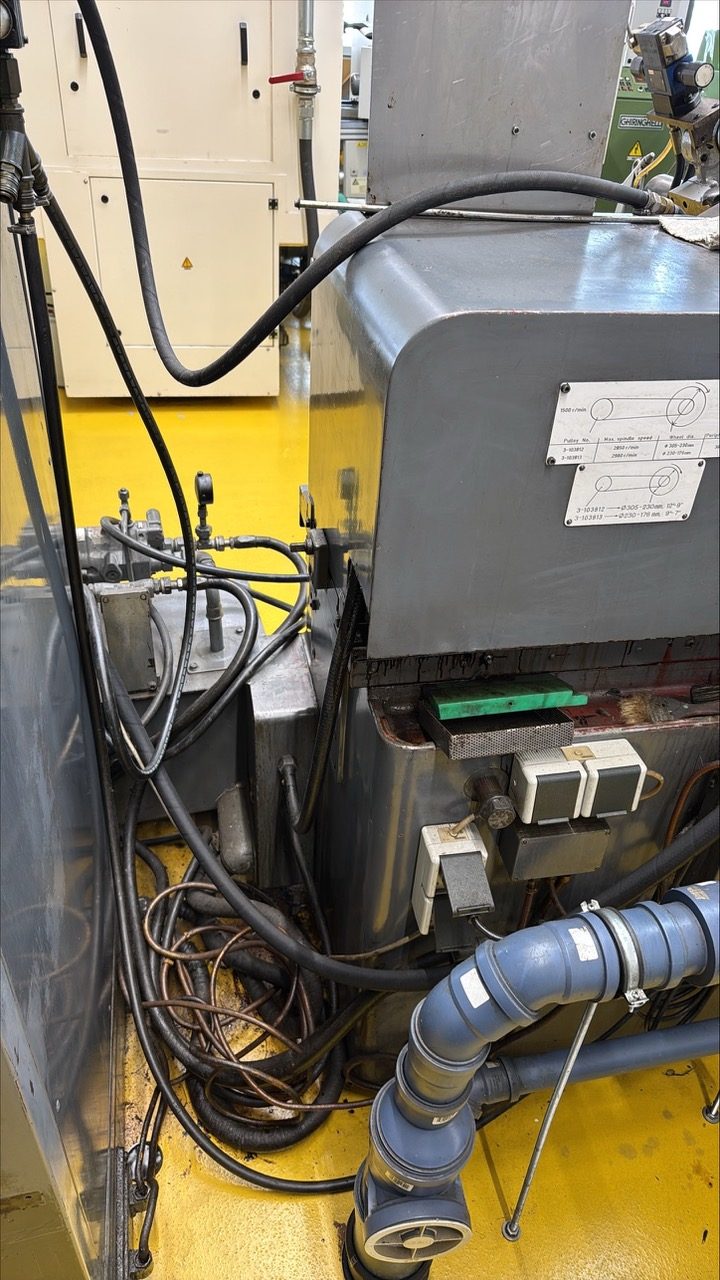

- Zwei Drehzahlstufen über Wechselscheiben, mit der Zuordnung zum Scheibendurchmesser direkt auf der Antriebstafel der Maschine dokumentiert — die Schnittgeschwindigkeit lässt sich sauber halten, auch wenn die Scheibe abgerichtet kleiner wird
- Relaissteuerung im begehbaren Schaltschrank: übersichtlich, messbar, ohne Spezialdiagnose zu reparieren
- Service, Ersatzteile und Überholung für die Baureihe 2C sind weiterhin verfügbar — bei einem Spezialbetrieb in Deutschland und beim Markeninhaber in Schweden
Typische Einsatzgebiete
- →Stifte, Bolzen, Zylinderstifte und Passstifte — Durchgangsschleifen auf Enddurchmesser
- →Wellen, Achsen und Rundstäbe in Serie, auch als Vorbereitung fürs Rundschleifen zwischen Spitzen
- →Rollen, Hülsen und Buchsen — Außenrund in einem Durchgang
- →Rohre und Stangenmaterial auf Maß und Rundheit
- →Abgesetzte Teile mit Bund oder Absatz — im Einstechverfahren
- →Nacharbeit und Instandsetzung von Präzisionsteilen im Werkzeug- und Lohnfertigungsbetrieb
Lieferumfang / Zubehör

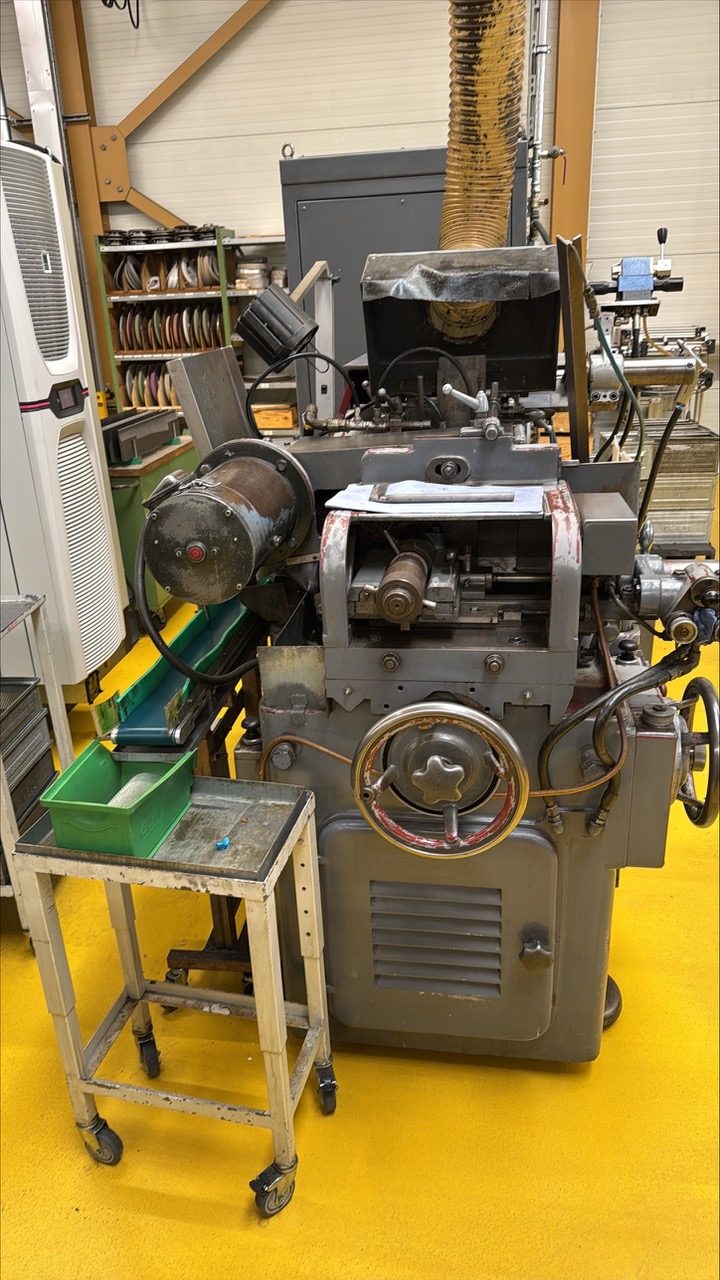

- ✓Maschine komplett: Schleifspindelstock, Regelscheibenstock mit Auflageschiene, Graugussbett, Wechselscheiben-Antrieb mit Drehzahltafel

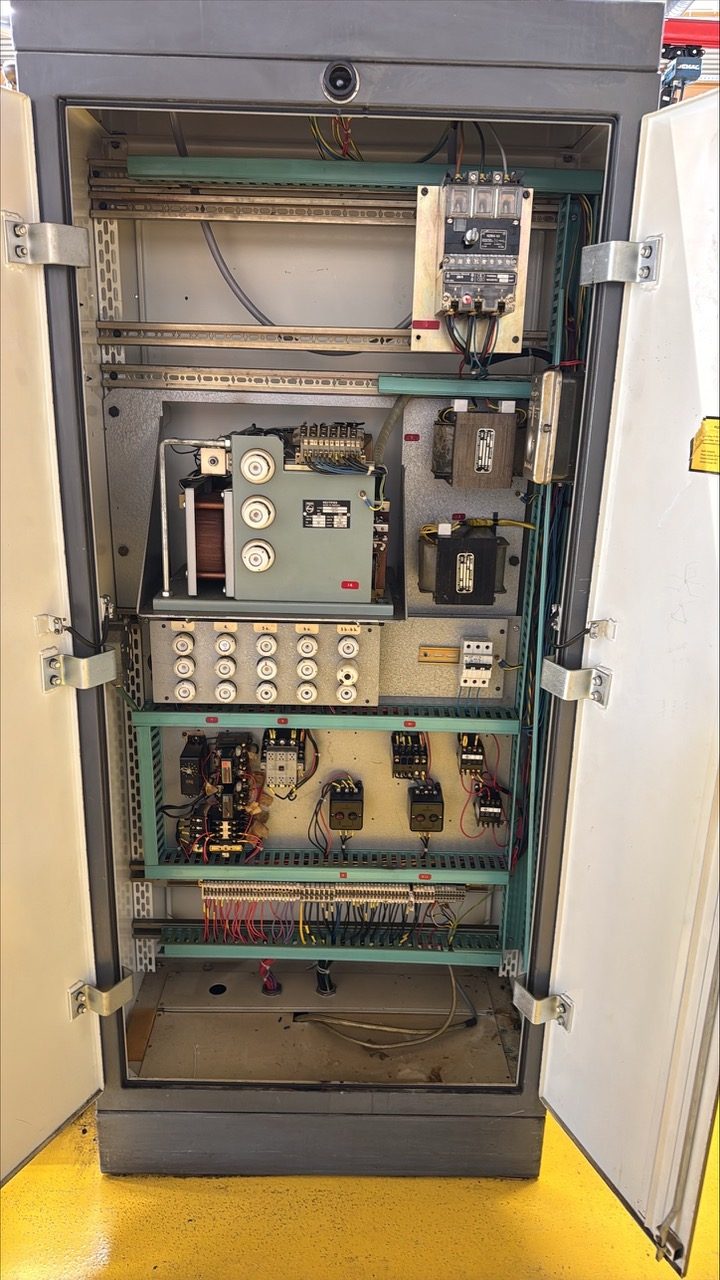

- ✓Separater Schaltschrank mit Relaissteuerung und Druckluft-Wartungseinheit — auf den Fotos vollständig bestückt
- ✓Separates Hydraulikaggregat mit ASEA-Motor, Pumpe, Filter und Tank
- ✓Zuführrinne für den Durchgangsbetrieb — an der Maschine montiert

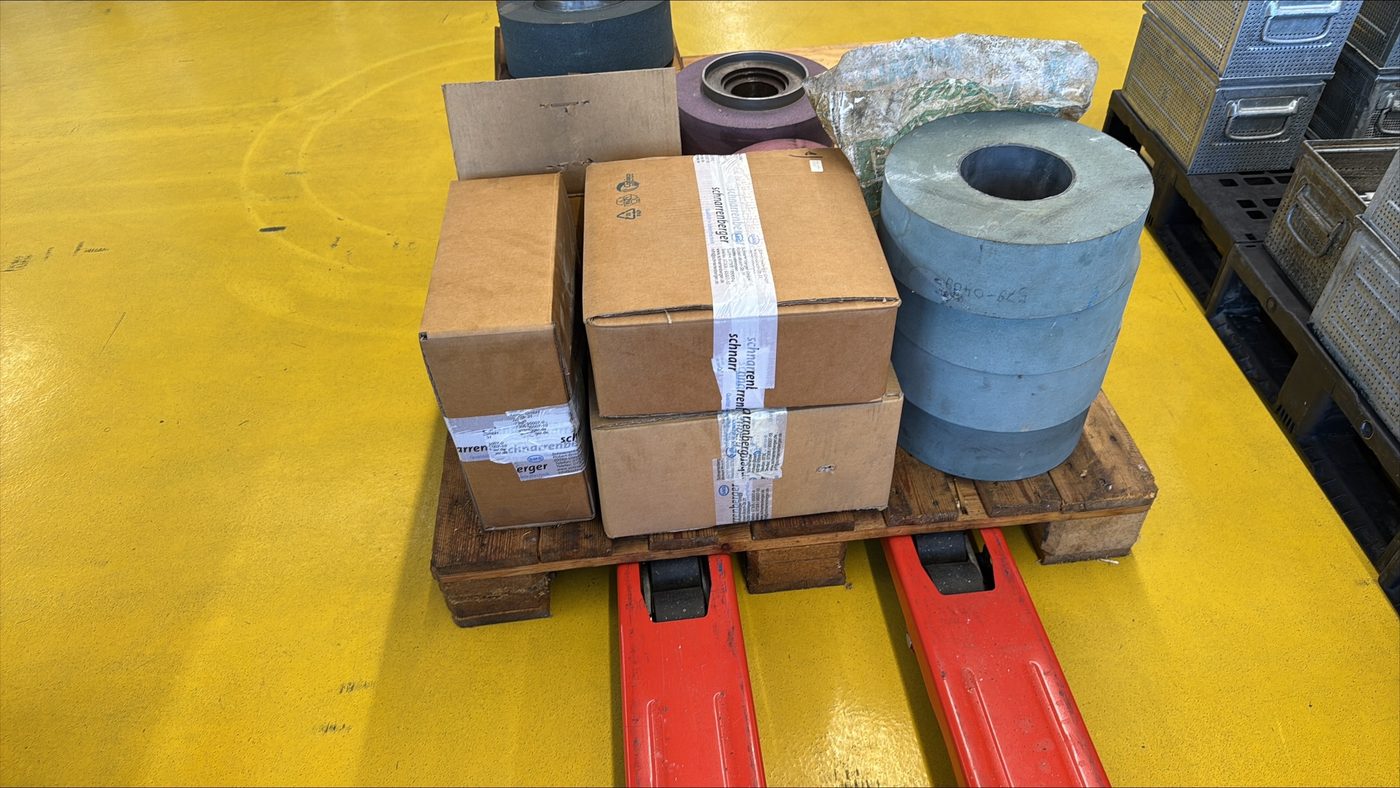

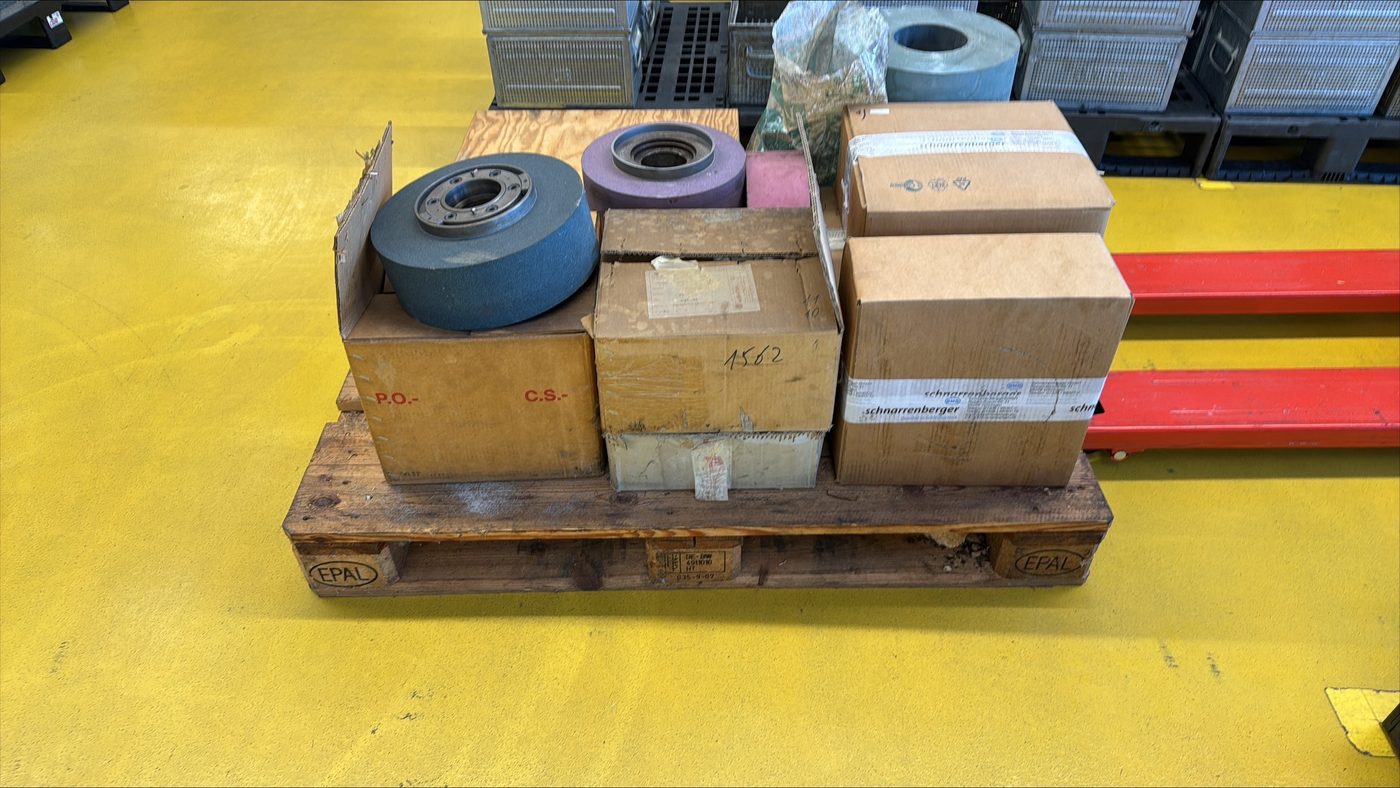

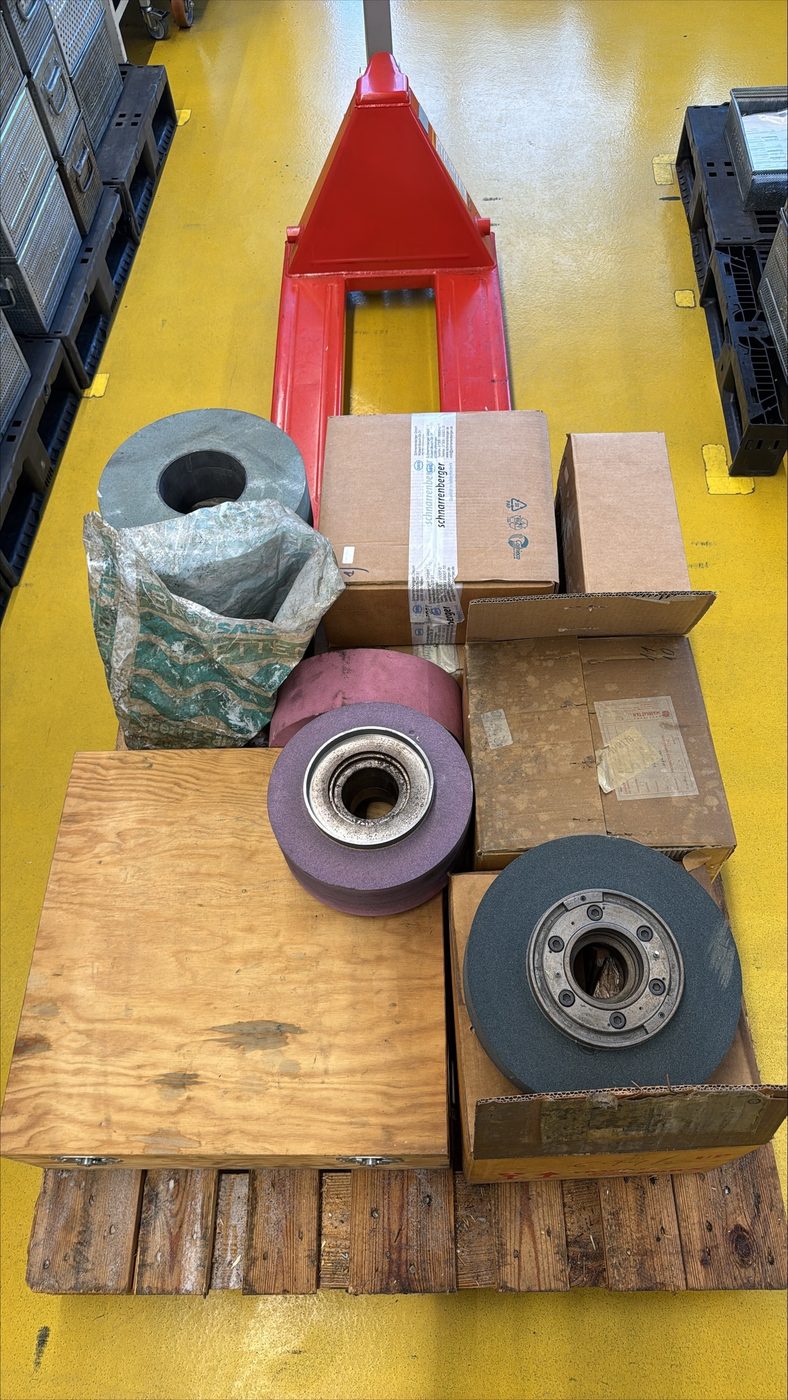

- ✓14 Schleifscheiben und 4 Aufnahmeflansche
- ✓4 Regelscheiben

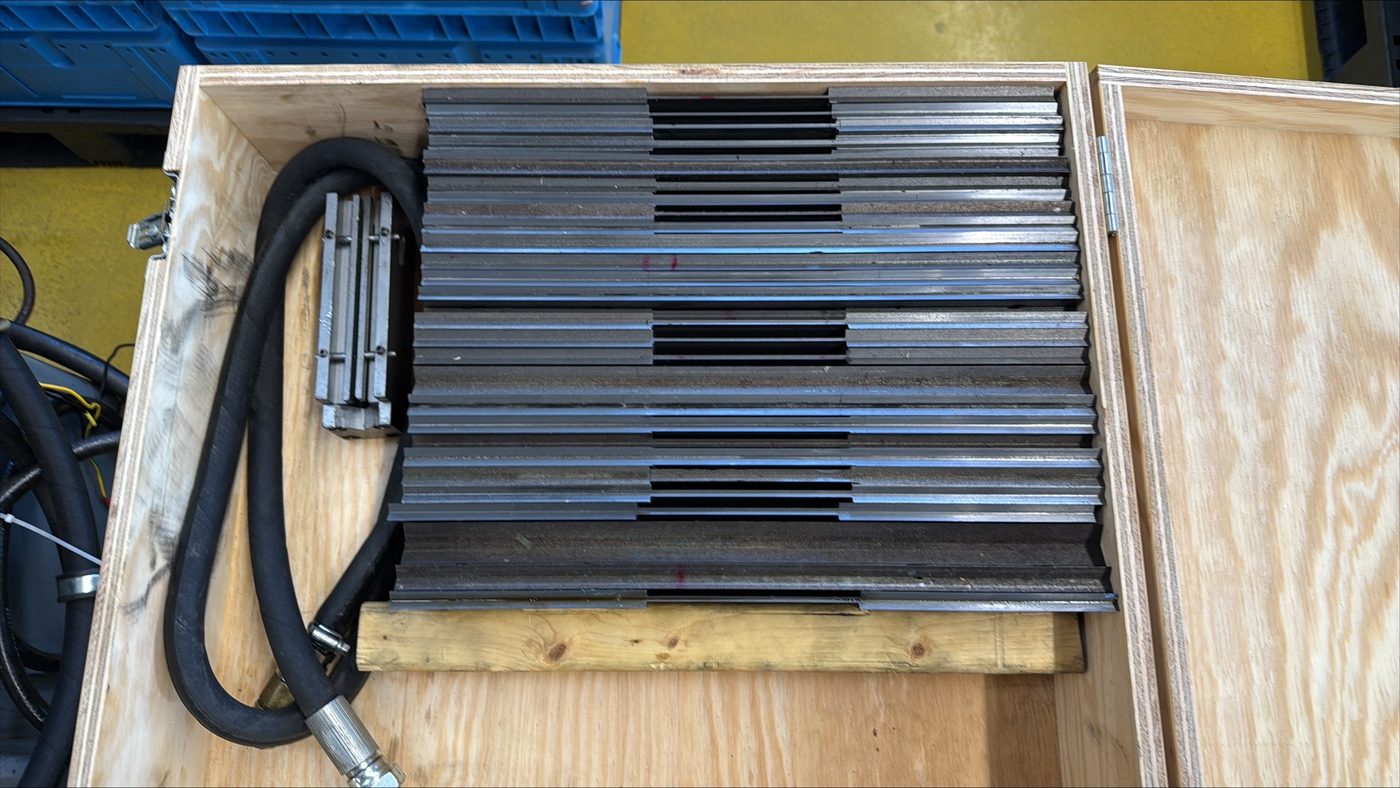

- ✓28 Auflageschienen in Holzkiste, dazu ein Schienenhalter
- ✓Komplette Maschinendokumentation des Vorbesitzers — bereits verpackt und wird mitgeliefert
- ✓Transportsichere Verpackung auf 3 Paletten, Verladung auf Ihren LKW inklusive
- ✓Nicht enthalten: Absaugung — beim Vorbesitzer war die Maschine an eine zentrale Hallenabsaugung angeschlossen
Optional auf Anfrage
- +Vorführung, Probeschliff und Vermessung — nach Terminabsprache: die Maschine trifft in der ersten Septemberwoche 2026 in Velten ein; das Aufstellen und die Inbetriebnahme für eine Vorführung übernimmt ein externer Servicepartner. Aufwand und Kosten stimmen wir vorab mit Ihnen ab.
- +Inbetriebnahme und Einweisung an Ihrem Standort — über einen externen Servicepartner, Kosten auf Anfrage
- +Ausführlicher technischer Inspektionsbericht
- +Transport bis zu Ihrem Werk (Incoterms 2020)
