Rollomatic ShapeSmart NP5 (2010)
Im Zulauf
1 / 12
Beschreibung

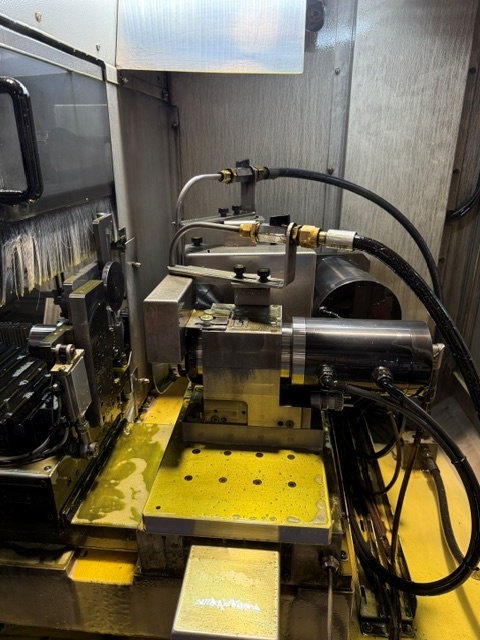

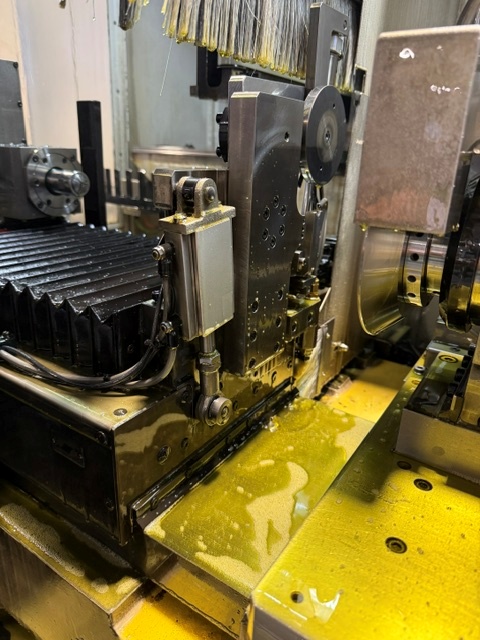

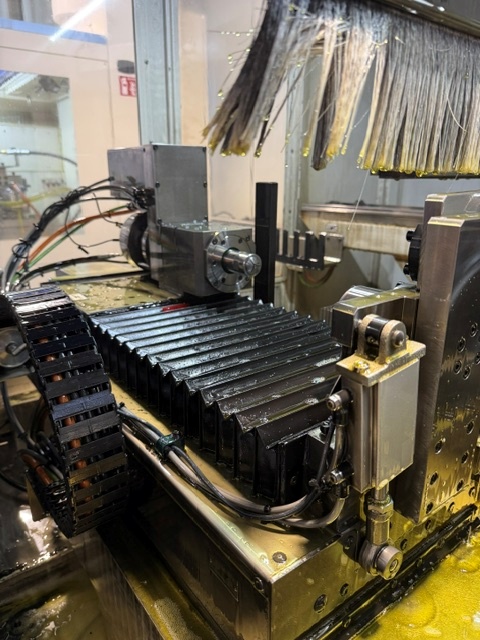

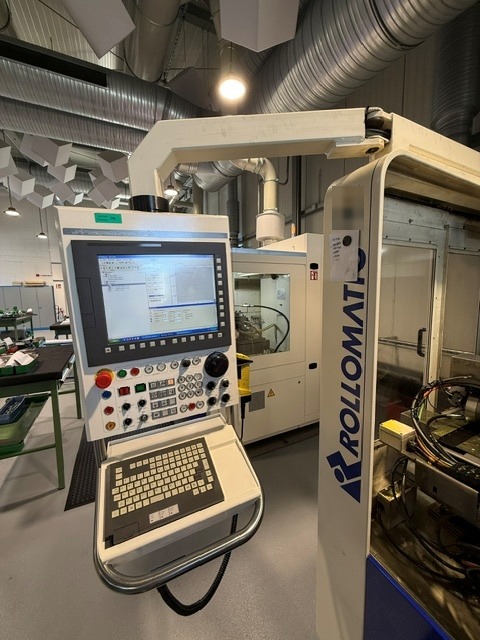

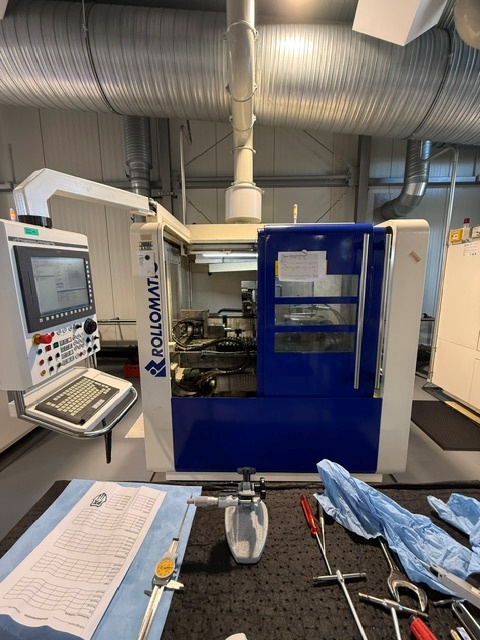

Fünfachsige Pinch/Peel-Rundschleifmaschine von Rollomatic SA (Le Landeron, Schweiz) für die Rohlingsbearbeitung von Zerspanungswerkzeugen, Stempeln, Mikrobohrern, Form- und Auswerferstiften. Zur Maschine liegt die Original-Werksrechnung von Rollomatic aus dem Jahr 2010 vor, ausgestellt auf diese Maschine — daraus sind Ausführung, Antriebe, Achswege und die mitgelieferte Ausstattung belegt. Konfiguration mit 90°-Schruppspindel, GE FANUC 320iA mit acht Achsen und integriertem Dreiachs-Beladeroboter für bis zu 1 000 Rohlinge. Glasmaßstäbe auf Schrupp- und Schlichtachse mit 0,00005 mm Auflösung, PerfectArbor-Scheibenaufnahme und Monoblock-Schaftführung. Die Maschine lief bei einem Werkzeughersteller in Süddeutschland an einer zentralen Öl-Kühlmittelanlage — eine eigene Filter- und Kühlanlage sowie eine Absaugung gehören deshalb nicht zum Lieferumfang. Das erste Bild ist eine Herstellerabbildung der Baureihe ShapeSmart NP5; die weiteren Fotos zeigen die angebotene Maschine im Zustand vor der Demontage.
Technische Daten
Bauart
5-Achs-Pinch/Peel-Rundschleifmaschine mit 3-Achs-Beladeroboter
Schleifdurchmesser
Ø 0,025 – 20,0 mm (lt. Werkskatalog)
Schaftdurchmesser
Ø 1,0 – 20,0 mm (lt. Werkskatalog)
Schleiflänge
max. 330 mm (lt. Werkskatalog)
Spannzangen
W20 (lt. Rollomatic-Werksrechnung von 2010)
Steuerung
GE FANUC 320iA, 8 Achsen (lt. Rollomatic-Werksrechnung von 2010)
Bedienoberfläche

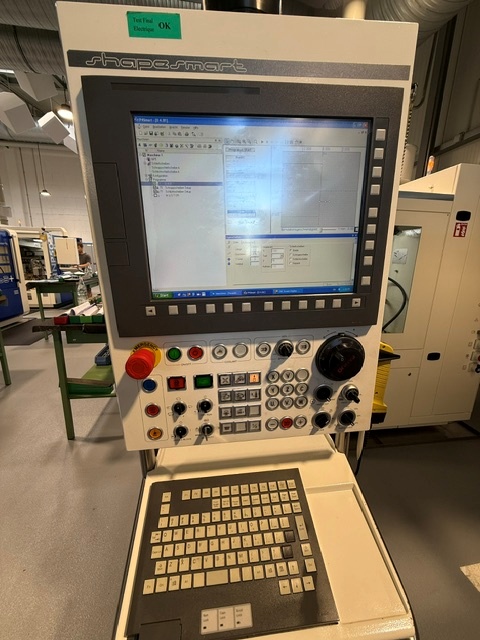

PC mit Windows XP, Rollomatic NanoGrind, 15"-Bildschirm (lt. Rollomatic-Werksrechnung von 2010)
Programmierung
P4Smart Offline-Programmierung mit 2D-Kollisionssimulation und DXF-Import (lt. Rollomatic-Werksrechnung von 2010)
CNC-Achsen
C / Y / Z / X / V + 3 Roboterachsen UL / VL / WL
Y-Achse
350 mm, Eilgang 15 m/min, Auflösung 0,0001 mm (lt. Rollomatic-Werksrechnung von 2010)
Z-Achse
100 mm, Eilgang 15 m/min, Auflösung 0,0001 mm (lt. Rollomatic-Werksrechnung von 2010)
X-Achse (Schruppen)
29 mm, Glasmaßstab, Auflösung 0,00005 mm (lt. Rollomatic-Werksrechnung von 2010)
V-Achse (Schlichten)
29 mm, Glasmaßstab, Auflösung 0,00005 mm (lt. Rollomatic-Werksrechnung von 2010)
C-Achse (Werkstückspindel)
0 – 3 000 min⁻¹, Auflösung 0,0001° (lt. Rollomatic-Werksrechnung von 2010) / 0,001° (lt. Werkskatalog)
Schruppspindel
8,5 kW, Riemenantrieb, Ø 100 mm PerfectArbor, max. 7 600 min⁻¹, 90°-Ausführung (lt. Rollomatic-Werksrechnung von 2010)
Schruppscheibe
Ø 250 mm (lt. Rollomatic-Werksrechnung von 2010)
Schlichtspindel
1,4 kW, Direktantrieb, Ø 100 mm PerfectArbor, max. 10 000 min⁻¹ (lt. Rollomatic-Werksrechnung von 2010)
Schlichtscheibe
Ø 150 mm serienmäßig, Ø 200 mm möglich (lt. Rollomatic-Werksrechnung von 2010)
Werkstückführung
Monoblock-Schaftführung mit pneumatischem Druckhebel und Andrückrolle (lt. Rollomatic-Werksrechnung von 2010)
Beladeroboter

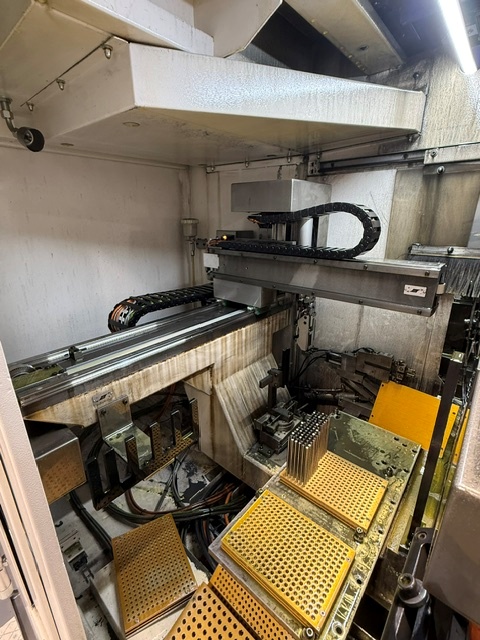

3 CNC-Achsen, Eilgang 40 m/min, Rohlinge Ø 1,0 – 16,0 mm, Länge 30 – 300 mm (lt. Rollomatic-Werksrechnung von 2010)
Magazinkapazität
150 – 1 000 Rohlinge über Kassetten Typ A/B/C (lt. Rollomatic-Werksrechnung von 2010)
Manuelle Beladung
Ø 1,0 – 20,0 mm, Länge 30 – 350 mm (lt. Werkskatalog)
Inprozess-Messung
Marposs Unimar P7ME ab Werk geliefert — Vorhandensein wird bei der Besichtigung bestätigt
Wendestation
ab Werk geliefert — wird bei der Besichtigung bestätigt
Prozessüberwachung
Akustiksensor ab Werk geliefert — wird bei der Besichtigung bestätigt
Kühlmittelaufbereitung

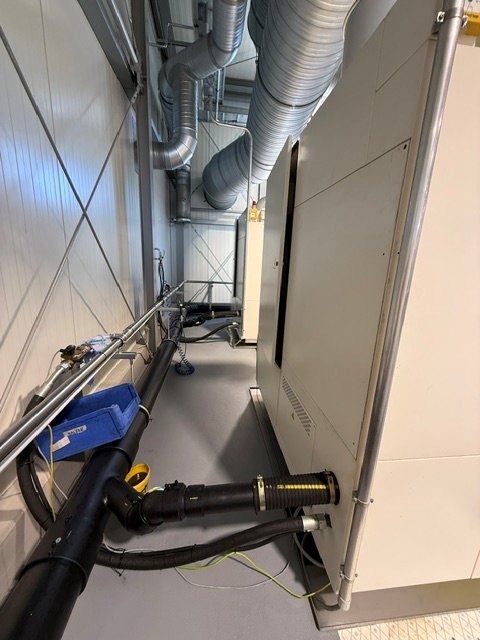

nicht vorhanden — Maschine war an eine zentrale Ölanlage angeschlossen (lt. Rollomatic-Werksrechnung von 2010)
Absaugung
nicht vorhanden — beim Vorbesitzer zentral ausgeführt
Betriebsstunden
wird bei der Besichtigung ausgelesen
Anschlusswert
3 × 400 V, 50 Hz, max. 15 kW / 25 A (Typenschild, lt. Werkskatalog)
Abmessungen L × B × H
1830 × 1765 × 2441 mm (lt. Werkskatalog)
Gewicht
ca. 3 000 kg (lt. Werkskatalog)
Zolltarifnummer
8460.90 20 (lt. Rollomatic-Werksrechnung von 2010)
Stärken der Maschine
- Pinch/Peel-Verfahren: Schrupp- und Schlichtscheibe greifen gleichzeitig am Werkstück an — hohe Rundlaufgenauigkeit und kurze Taktzeiten in einem Durchgang
- Glasmaßstäbe auf beiden Schleifachsen mit 0,00005 mm Auflösung — Durchmesserkontrolle und Interpolationsgenauigkeit bei Kegeln und Radien
- Fünfte Achse: neben Rundgeometrien sind Flächen, Sechskante und unrunde Nockenprofile schleifbar
- Integrierter Dreiachs-Beladeroboter mit bis zu 1 000 Rohlingen Kapazität und Umrüstzeit auf einen anderen Schaftdurchmesser von rund 10 Minuten
- Bis zu 10 verschiedene Werkzeuggeometrien in einem Setup programmierbar — kleine Losgrößen ohne Umbau
- 8,5-kW-Schruppspindel mit Ø 250-mm-Scheibe: bei 7 600 min⁻¹ ergeben sich rund 99 m/s Umfangsgeschwindigkeit — die Spindel ist damit für keramisch und metallisch gebundene Diamantscheiben ausgelegt und wird für harzgebundene Scheiben über den Frequenzumrichter heruntergefahren
- Original-Werksrechnung von Rollomatic auf diese Maschine — Ausführung und Ausstattung sind belegt und nicht aus einem Prospekt abgeleitet
Typische Einsatzgebiete
- →Rohlinge für Vollhartmetall-Bohrer und -Fräser auf Schaft- und Schneidenmaß schleifen
- →Mikrobohrer und Kleinstwerkzeuge ab Ø 0,025 mm
- →Präzisionsstempel und Schnittstempel für den Werkzeug- und Formenbau
- →Form- und Auswerferstifte für den Formenbau
- →Stufenwerkzeuge, Kegel und Radien über Mehrfachdurchgänge
- →Flächen, Sechskante und unrunde Profile über die fünfte Achse
Lieferumfang / Zubehör

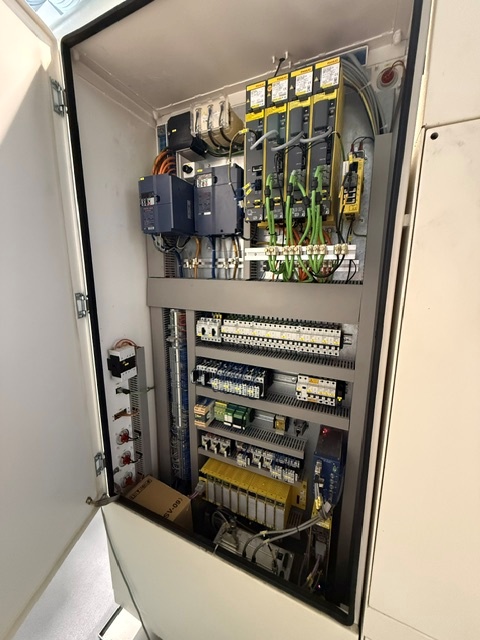

- ✓Maschine komplett: Maschinenbett, Vollspritzschutz, Elektroschrank, Pneumatikeinheit, Bedienpult mit 15"-Bildschirm und PC-Tastatur
- ✓Steuerung GE FANUC 320iA mit 8 Achsen, Bedienoberfläche Rollomatic NanoGrind auf PC
- ✓Software P4Smart für Offline-Programmierung und Simulation
- ✓Schruppstation mit 8,5-kW-Spindel (90°-Ausführung) und Schlichtstation mit 1,4-kW-Direktantriebsspindel, beide mit PerfectArbor-Aufnahme
- ✓Monoblock-Schaftführung mit pneumatischem Druckhebel
- ✓Werkstückspindel mit Spannzangenaufnahme W20

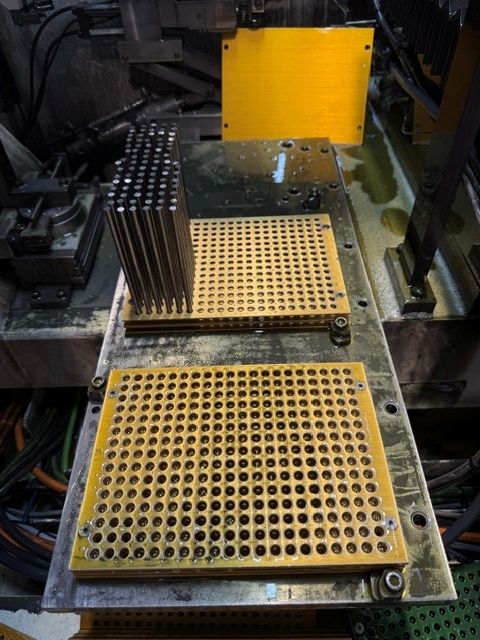

- ✓Integrierter Dreiachs-Beladeroboter mit Grundplatte für Rollomatic-Kassetten
- ✓Kassetten und Spannzangen aus dem Bestand der Maschine — der genaue Umfang wird zum Versandtermin verbindlich aufgelistet
- ✓Transportsichere Verpackung auf Holzpalette, Verladung auf Ihren LKW inklusive
- ✓Kühlmittel-Filter- und Kühlanlage sowie Absaugung sind nicht Bestandteil des Lieferumfangs — beim Vorbesitzer war beides zentral ausgeführt
- ✓Feuerlöschanlage und Schleifscheiben sind nicht Bestandteil des Lieferumfangs
Optional auf Anfrage
- +Vorführung, Probeschliff und geometrische Vermessung — nur nach vorheriger Terminabsprache: die Maschine steht verpackt und abgeklemmt versandbereit, das Aufstellen und die Inbetriebnahme für eine Vorführung übernimmt ein externer Servicepartner. Aufwand und Kosten stimmen wir vorab mit Ihnen ab.
- +Inbetriebnahme und Einweisung an Ihrem Standort — über einen externen Servicepartner, Kosten auf Anfrage
- +Ausführlicher technischer Inspektionsbericht
- +Transport bis zu Ihrem Werk (Incoterms 2020)
Direkt anfragen
Interesse? Schreiben Sie uns.
Wir melden uns innerhalb von 2 Werktagen mit Verfügbarkeit, Lieferdetails und Auftragsbestätigung.
